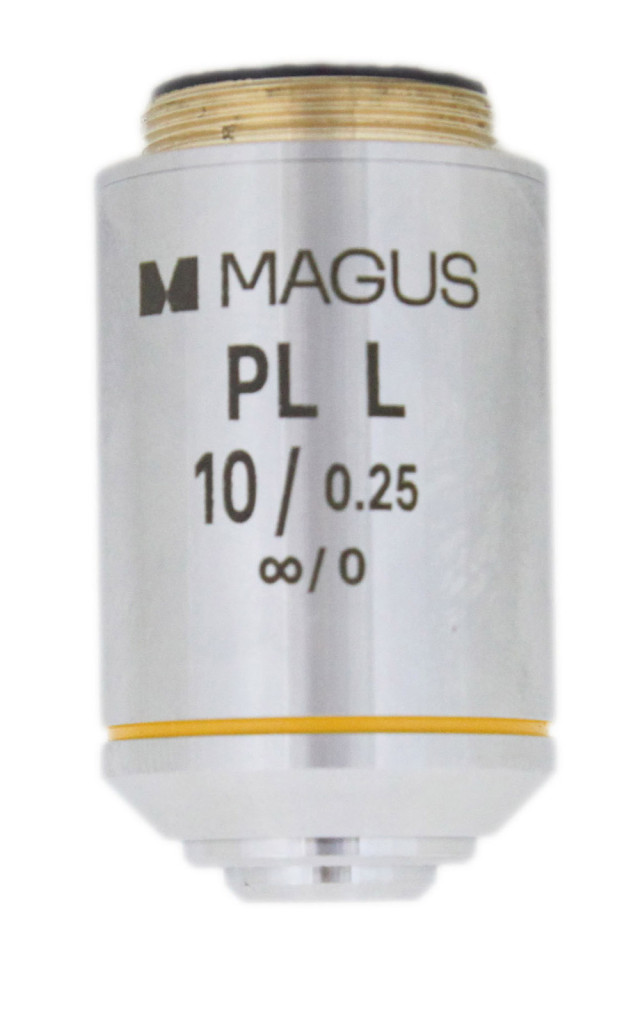

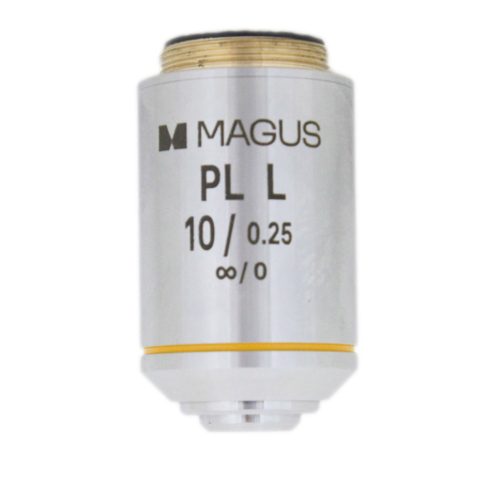

MAGUS 10PLL 10х/0,25 Plan H SzM 5,0 mm objektív

A 10х/0,25 objektív felbontási határa 1,1 µm.
A kromatikus aberrációt kék és piros, a szférikus aberrációt zöld fényre, a térgörbületet pedig a látómező átmérőjének 90%-ára korrigálja.

Az objektív végtelen korrigált. A parfokális távolság 45 mm. 10/22 mm-es szemlencsével történő munkavégzés esetén a látómező átmérője 2,2 mm lesz. Fedőüveg nélküli mintákkal történő munkavégzésre tervezték.

A 10x metallográfiai objektív hosszú (5 mm-es) munkatávolsággal rendelkezik. A munkatávolság az objektív elülső lencséje és a vizsgált objektum közötti azon távolság, amelynél az objektum képe fókuszban van. A vizsgált objektumoknak jellegzetes topográfiája lehet – ilyenek például a különböző szintű elektronikus alkatrészeket és félvezetőket tartalmazó nyomtatott áramköri kártyák. A nagy munkatávolság megakadályozza az objektív elülső lencséjének és a mintának a véletlenül megsérülését fókuszáláskor és a revolverfejnek az objektívváltáshoz történő elforgatásakor.

A mikroszkóp hasznos nagyításának alsó határa 10х objektívvel történő munkavégzés esetén 125x. Ennél alacsonyabb nagyítási fok nem teszi lehetővé az objektum részleteinek a megkülönböztetését az objektív által készített képen.
A hasznos nagyítás felső határa 10х objektívvel történő munkavégzés esetén 250x. Az ennél magasabb nagyítási fokot "haszontalannak" szokták tekinteni, mert nem nyújt újabb részleteket az objektum képén.
10х/0,25 objektív esetén 12,5x és 25x közötti nagyítású szemlencséket használjon.

A sík-akromatikus objektívek olyan képet hoznak létre, amely egyformán fókuszált közepén és a széleken is – minimális torzítással. Ezt a funkciót digitális képek készítésére, valamint 22 mm-es nagylátószögű szemlencsékkel történő munkavégzésre használják.

Kompatibilitás:

• MAGUS Metal 600 metallográfiai mikroszkóp
• MAGUS Metal 630 metallográfiai mikroszkóp
• MAGUS Metal 650 metallográfiai mikroszkóp
• MAGUS Metal V700 metallográfiai fordított mikroszkóp
