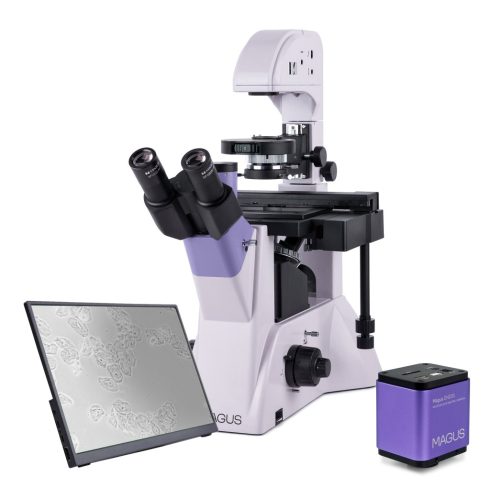

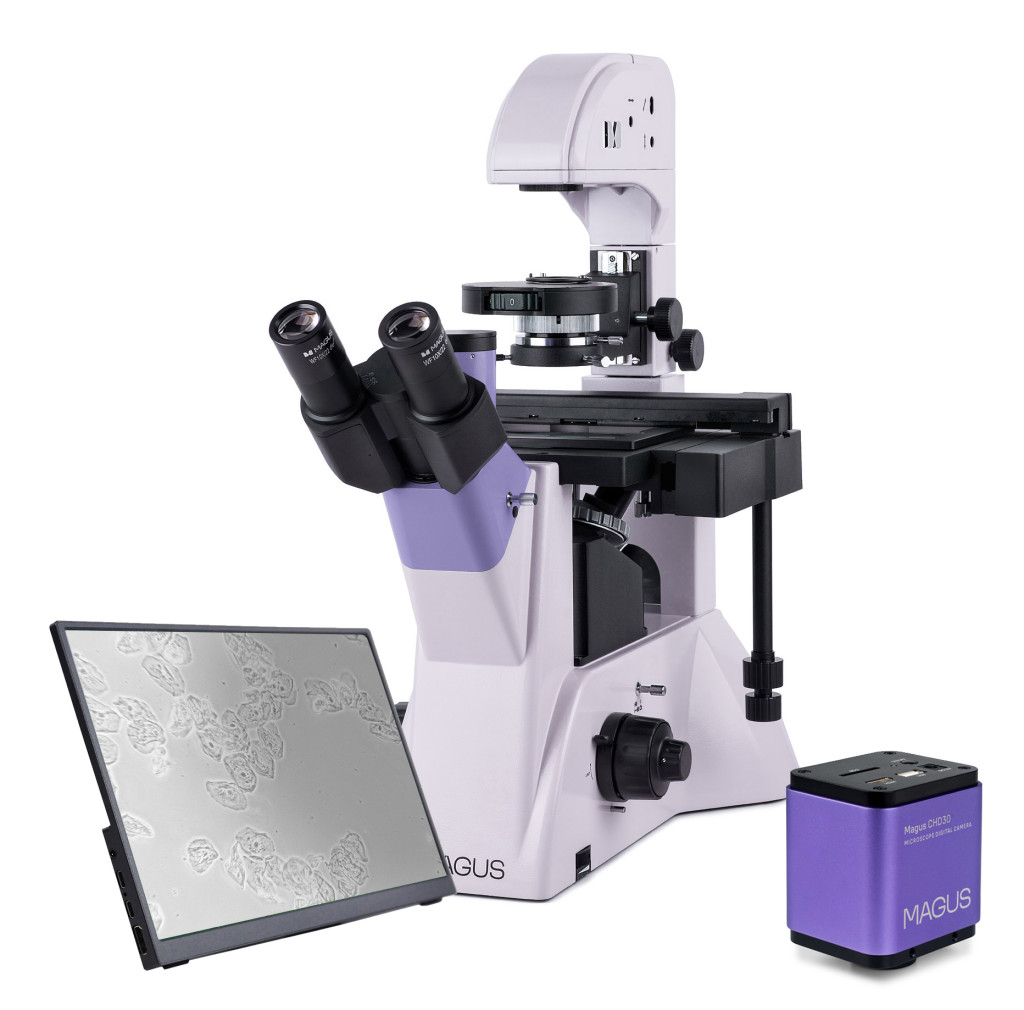

A MAGUS Bio VD350 LCD egy biológiai fordított mikroszkóp, amely festett és festetlen minták laboratóriumi edényekben (Petri-csészékben, flakonokban, lemezekben) történő tanulmányozására szolgál. Az edények magassága max. 55 mm lehet, illetve ha megdönti a világító állványt, akkor legfeljebb 165 mm. A kompatibilis edények fenékvastagsága legfeljebb 1,2 mm. Az áteső fényben világos látóterű és fáziskontrasztos mikroszkópos technikákat alkalmazó mikroszkóp háromszemlencsés tubussal / oldalsó kameranyílással rendelkezik a digitális kamera és a monitor beszereléséhez. Rutinszerű laboratóriumi és kutatási munkákhoz, valamint oktatáshoz is használható.
Hol használják mikroszkópjainkat »
Digitális kamera
A MAGUS CHD30 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A nagy fényérzékenységű kamera automatikus fókuszálási funkciót kínál, és alkalmas a fluoreszcens megfigyelésekhez.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Wi-Fi-n keresztül csatlakoztató számítógéphez.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 25 képkocka/mp sebességgel kerül rögzítésre.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor
A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.
Optikai elemek
A mikroszkóp összeszerelésekor kiválaszthatja a háromszemlencsés fejrész helyzetét: 180°-ban elforgatható a kilépő pupilla magasságának megfelelő beállítás érdekében. A függőleges tubus használatával szerelje be a monitort, a mikroszkóp vázán lévő oldalsó nyílás használatával pedig szerelje be a digitális kamerát. A fénynyaláb felosztása a vázon 100/0 vagy 0/100 arányú, a háromszemlencsés tubuson pedig (nyitott állapotban) 50/50 vagy (zárt állapotban) 100/0 arányú.
Négy végtelen síkú akromatikus objektívet tartalmaz, amelyek közül az egyik fázisobjektív. Ha ezek közül négy van behelyezve a revolverfejbe, egy nyílás még szabadon marad egy további objektív számára.
Megvilágítás
A fáziskontrasztos kondenzor lehetővé teszi a mikroszkópos technikák közötti egyszerű és kényelmes váltást. Négy munkapozícióval rendelkezik: szabad rekesznyílás a világos látóterű technikához, valamint 10x, 20x és 40x rekesznyílás a fáziskontraszthoz megfelelő nagyítású objektív használata esetén.
Az áteső fényforrás egy 30 W-os halogén izzó, amely a kényelmes munkavégzéshez alkalmas színhőmérsékletű fényt bocsát ki. Fényereje állítható, váltóáramról (AC) működik. A világítási rendszer a Köhler-világítás használatát teszi lehetővé a képminőség javítása érdekében.
Tárgyasztal és fókuszáló mechanizmus
Négy csészetartó is tartozik a tárgyasztalhoz. Ezek az X- és Y-tengely mentén mechanikus rögzítéssel mozgathatók, míg maga a tárgyasztal mozdulatlan marad. A tartókat különböző méretű laboratóriumi edényekhez tervezték.
A fókuszáló mechanizmus zökkenőmentesen állítható. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik, és állítható a feszültsége. Finomfókusz-állító skála értéke: 2 μm. A gombok a mikroszkóp talpánál találhatók, így munka közben pihentetőbb helyzetben tarthatja a kezét.
Tartozékok
A mikroszkóphoz további szemlencsék, fázisobjektívek, digitális kamerák és kalibrációs tárgylemezek is rendelkezésre állnak, maximalizálva a mikroszkóp hatékonyságát.
A mikroszkóp főbb jellemzői:
- Minták laboratóriumi – max. 55 mm magas és max. 1,2 mm fenékvastagságú – edényekben történő megfigyeléséhez
- Ha a világító állványt megdönti, akár 165 mm magas edényeket is használhat
- Világos látóterű és fáziskontrasztos technikák; fáziskontrasztos kondenzor meződiafragmával
- Tárgyasztal 4 különböző méretű csészetartóval; mechanikus rögzítés a minta két vízszintes tengely mentén történő mozgatásához
- A mikroszkóp feje 180°-ban elforgatható
- Két lehetőség a kamera és a monitor beszerelésére: a függőleges tubus és a mikroszkóp váza
- Áteső fényforrás – 30 W-os halogén lámpa, mely váltóáramú (AC) tápegységgel működik
- Opcionális tartozékok széles köre
A kamera főbb jellemzői:
- A kamera a HDMI csatlakozón keresztül önállóan működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
- HDMI módban az automatikus fókuszálás megkönnyíti a képélesség beállítását
- A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
- 60 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
- Wi-Fi-n keresztül 25 képkocka/mp – elegendő a fókuszállításhoz és a szoftveres képfeldolgozáshoz
- Színes SONY CMOS érzékelő – alacsony zajszint, nagy fényérzékenység
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

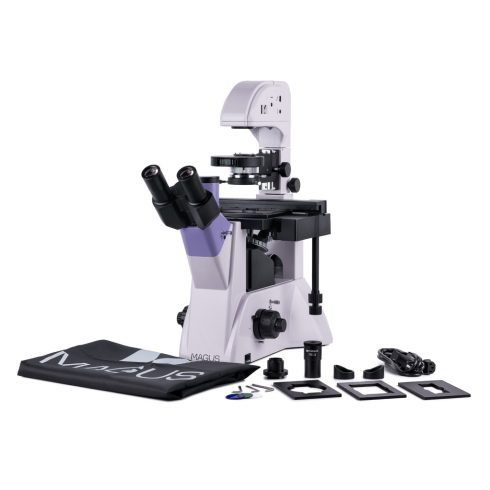

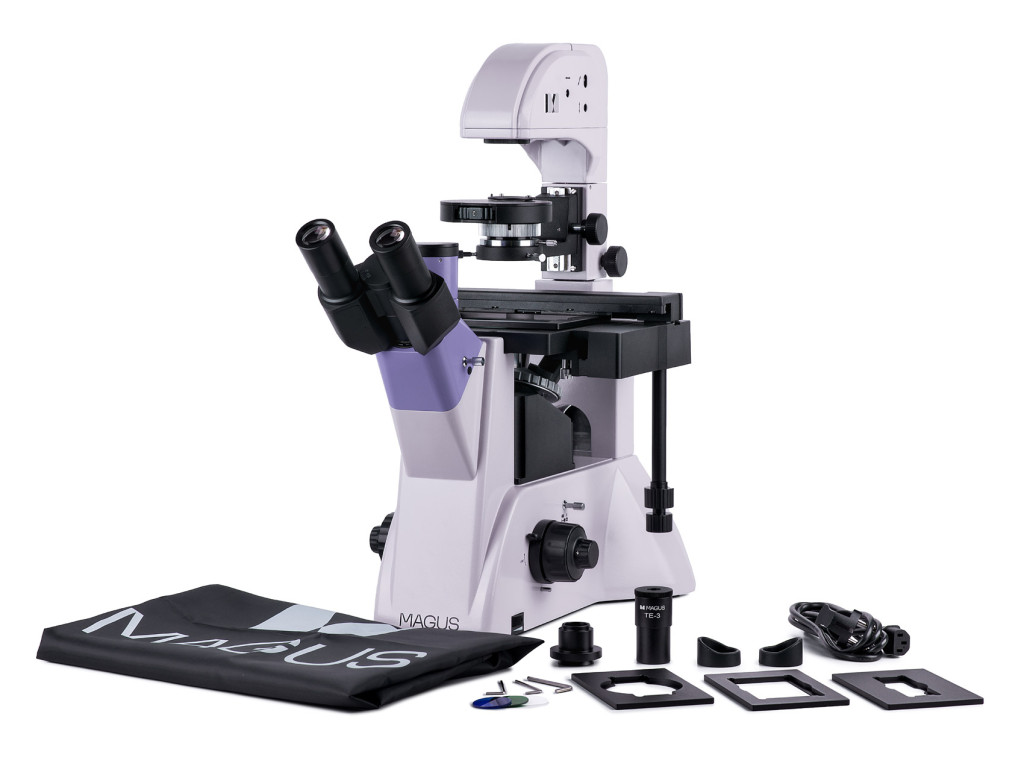

A készlet tartalma:
- MAGUS CHD30 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- MAGUS MCD20 LCD monitor
- Állvány beépített tápegységgel, áteső fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzor-rögzítéssel, forgó revolverfejjel és háromszemlencsés tubussal
- Fáziskontraszt-kondenzor
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PHP2 10x/0,25 fázis SzM 4,27 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 4,27 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,40 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,60 SzM 3,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- Szemkagyló (2 db)
- Központosító teleszkóp
- Kerek tárgyasztallemez
- Fix tárgyasztal
- Mechanikus szerelvény a minta mozgatásához
- Csészetartó (4 db)
- C-foglalat kamera-adapter
- Színszűrő
- Váltóáramú (AC) tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PHP2 20x/0,40 fázis SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PHP2 40x/0,60 fázis SzM 3,5 mm
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555018133 |
| A csomag méretei (HxSzxM): | 49x34x73 cm |
| Szállítási súly | 22.25 kg |
| === Elválasztójel === | Monitor |
| Típus | biológiai, digitális, fény/optikai |
| Mikroszkóp fejrész típusa | digitális képernyő / PC monitor, trinokuláris |
| Fejrész | Siedentopf, 180°-ban elfordítható |
| Fej dőlésszöge | 45° |
| Nagyítás foka, x | 100 — 400 |
| Nagyítási tartomány | 200x—800x-os |
| Nagyítás foka, x (opcionális) | 40–500/600/800/1000 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek | végtelen síkú akromatikus: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; PHP2 10x/0,25 fázis; parfokális távolság: 45 mm (*opcionális: PL 4x/0,10; PHP2 20x/0,40 fázis; PHP2 40x/0,60 fázis) |
| Forgó tárgylencsefoglalat | 5 objektív számára |
| Munkatávolság, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 227x208 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 77/114 |
| Tárgyasztal | fix kialakítású, Ø118 mm üveglemezzel és mechanikus szerelvénnyel; csészetartók: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
| Kondenzor | NA 0,6, munkatávolság: 55 mm; fáziskontrasztos revolverfejes |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durva (durvafókusz feszességállító és rögzítőgombbal), és finom (0,002 mm) |
| Váz | CNC alumíniumötvözet |
| Megvilágítás | halogén |
| Fényerősség-szabályozás | yes |
| Tápellátás | 220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (C típus), váltakozóáramú hálózat |
| Fényforrás típusa | 12 V/30 W |
| Fényszűrők | igen |
| Üzemi hőmérséklet-tartomány, °C | -15 — 55 |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| További berendezés csatlakoztatható | USB egér, Wi-Fi adapter (USB) |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| fáziskontrasztos kondenzor (revolverfejes) szabad foglalattal és gyűrűs fázislemezekkel a 10x, 20x és 40x objektívekhez; központosító segédmikroszkóp |
| Használat | laboratóriumi/orvosi |
| Fényforrás elhelyezkedése | felső (áteső fény) |
| Vizsgálati módszer | fáziskontrasztos mikroszkópia, világos látótér |
| Tok/doboz/táska a készletben | porvédő |
| Érzékelő | SONY CMOS |
| Színes/monokróm | színes |
| Megapixel | 2 |
| Maximális felbontás, képpont | 1920x1080 |
| Érzékelő mérete | 1/1,9" (7,20x4,05 mm) |
| Képpont méret, μm | 3.75x3.75 |
| Automatikus fókuszálás | yes |
| Interfész csatlakozások | HDMI 1,4, Wi-Fi |
| Memóriakártya | SD akár 32 GB tárhelyig |
| WIFI beállítások | 802.11n, 150 Mbps, 20 dBm |
| Fényérzékenység | 1120 mV 1/30 s |
| Jel/zaj arány | 0,15 mV 1/30 mp-nél |
| Expozíciós idő | 0,06 ms – 918 ms |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 25–1920x1080 (Wi-Fi) esetén, 60–1920x1080 (HDMI) esetén |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg |
| Videóformátum | *.asf |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | HDMI: beépített; USB: MAGUS View |
| Rendszerkövetelmények | Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, 19"-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | DC adapter 12 V, 1 A |
| Az egyenáramú tápadapter műszaki adatai | bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 10 — 90 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Mátrix típusa | IPS |
| Kijelző átmérője, hüvelyk | 13.3 |
| Kijelző felbontása, px | 1920x1080 (Full HD) |
| Képarány | 16:9 |
| Fényerő, cd/m² | 400 |
| Megjelenített színek száma | 16,7 m |
| Kontraszt | 1000:1 |
| Vízszintes/függőleges látószög, ° | 178/178 |
| A látható képernyőterület mérete (SzxMa), mm | 295x165 |
| Pixelosztás (SzxMa), mm | 0,154x0,154 |
| Az optikai forrás frekvenciája, Hz | 60 |
| A mátrix háttérvilágítás típusa | LED |
| LED háttérvilágítás élettartama, h | 50000 |
| Interfész | HDMI |
| Áramfogyasztás, W | 12 (max.) |
