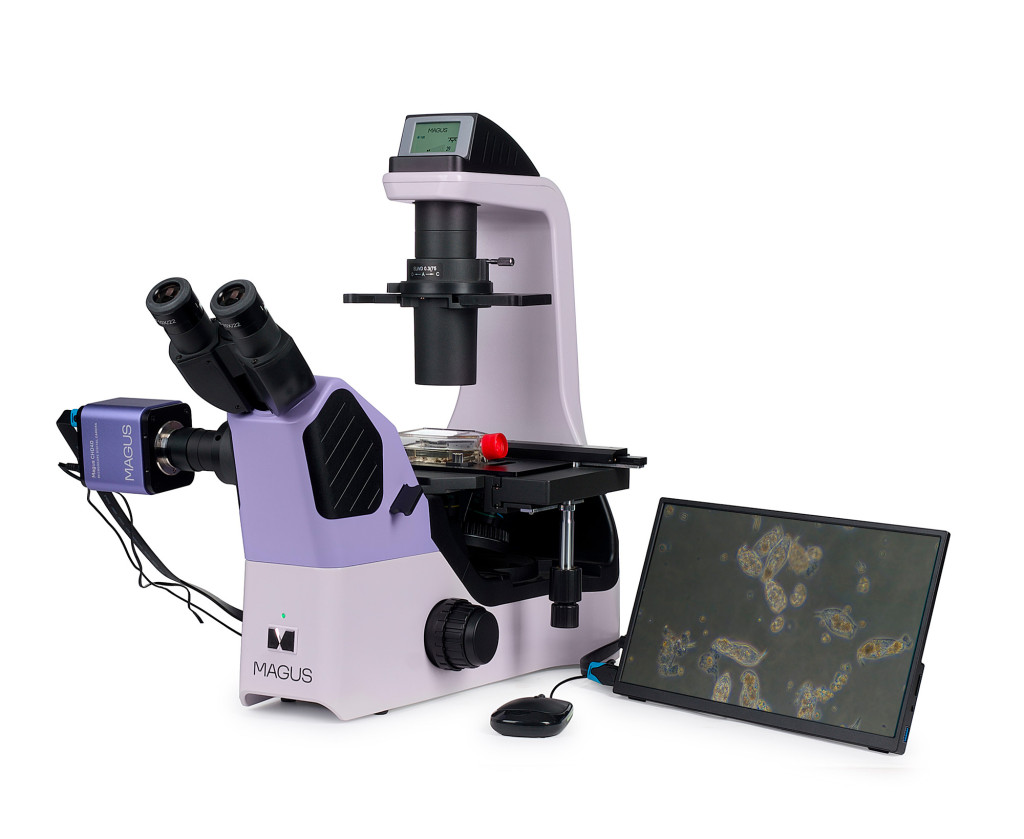

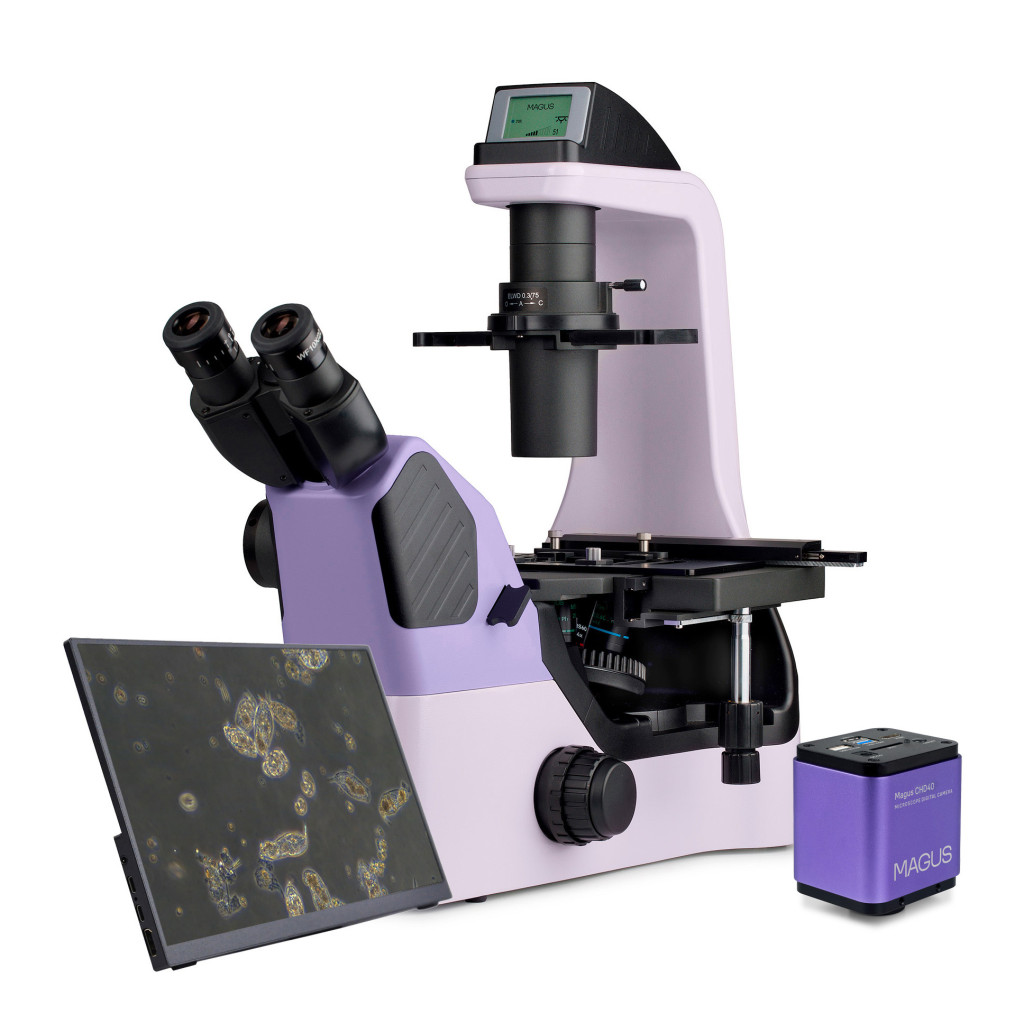

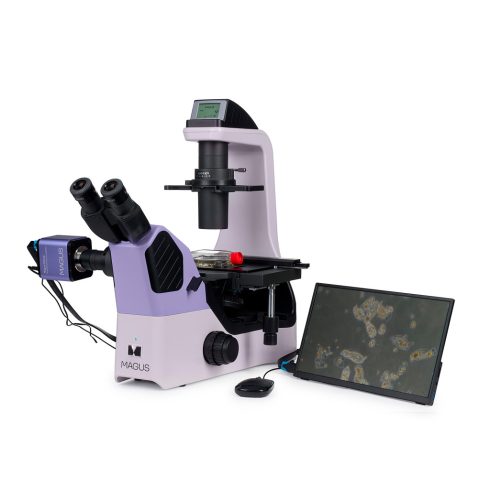

MAGUS Bio VD360 LCD biológiai fordított digitális mikroszkóp

Kutatási célú mikroszkóp. A mikroszkópot kicsapódott folyadékok, sejtkolóniák, élő sejtek, szövetkultúrák, valamint egyéb festett és nem festett minták laboratóriumi üvegárukban történő tanulmányozására terveztük. A mikroszkópot a fordított kialakításának köszönhetően Petri-csészékkel, soküreges lemezekkel, fiolákkal, hengeres palackokkal és 1,2 mm fenékvastagságú, legfeljebb 75 mm- lombikokkal is lehet használni. A mikroszkóp speciális objektíveket használ az ilyen üvegedényekkel való munkához. A kondenzor eltávolításával megfigyelhetők a sejttenyészetek Petri-csészékben vagy legfeljebb 187 mm magas hengeres lombikokban. A mikroszkóp 8 MP-es kamerával és három videojel-továbbító csatlakozóval rendelkezik: HDMI, USB 3.0 és Wi-Fi. Egyszerre több eszközhöz is lehet csatlakoztatni: monitorhoz, laptophoz és asztali számítógéphez. A kamera a mikroszkóphoz a mellékelt 0,5x vagy 1x adapter segítségével csatlakoztatható. Az adapter kiválasztása a megoldandó feladatoktól függ. A 0,5x adapter növeli a látómezőt, míg az 1x adapter a képet "változatlanul" továbbítja, az élek levágásával, ugyanakkor minden részlet nagyobbnak látszik az érzékelőn. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert. A digitális mikroszkópban található monitor 4K felbontású. A megfigyelések áteső fényben, világoslátóterű, fáziskontraszt és dombor-kontraszt technikák alkalmazásával lehetségesek. Opcionális komponensek lehetővé teszik a Hoffman modulációs kontraszt technikák alkalmazását is. A mikroszkóp az orvostudomány, a farmakológia, a biológia és a virológia területén zajló kutatásokra szolgál.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik. A 8 MP-es érzékelővel rendelkező kamera HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 képpont) képet készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 képpont) képfelbontás érhető el. A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Wi-Fi vagy USB 3.0 interfészen keresztül lehet számítógéphez csatlakoztatni. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik. A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A valós idejű kép megjelenítése érdekében mikroszkópra szerelt kamerához csatlakozik. Kompatibilis a 4K felbontással működő MAGUS HDMI kamerákkal. A képernyő képátlója 13,3 hüvelyk. Az IPS érzékelő világos képet biztosít nagy látószögekkel: ha ferde irányból nézi a monitort, a színek akkor sem torzulnak el. A kijelző elhelyezhető egy összecsukható állványon az asztalon, vagy közvetlenül a kamerára szerelhető, attól függően, hogy a felhasználó számára melyik a kényelmesebb.

Mikroszkóp fejrész

Kétszemlencsés, végtelenre korrigált optikával. A digitális kamera a mikroszkópfej oldalsó kameraportjában található. A fénymegosztási arány 100/0 vagy 0/100. A dombor-kontraszt csúszka beszerelésére egy dugóval ellátott nyílás szolgál.

Revolverfej

Kódolt, 5 objektívhez. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez.

Objektívek

A megnövelt munkatávolságú, végtelenre korrigált sík-akromatikus objektívek 1,2 mm vastag edényfenékre korrigálva. A parfokális távolság 60 mm. A 4x-es objektívek a világoslátóterű technikához használhatók. A 10x, 20x és 40x objektívek fázisobjektívek, amelyek a 4x-es objektívektől abban különböznek, hogy a kilépő pupilla síkjában egy fázisgyűrű található. Ezek az objektívek fáziskontraszt megfigyelésekre készültek, de alkalmasak világoslátóterű és dombor-kontraszt technikákhoz is.

A kényelmes fényerő fenntartása a nagyítások közti váltáskor

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Bio VD360, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Bio VD360 LCD kényelmesebbé teszi a munkát és időt takarít meg, még akkor is, ha munka közben gyakran kell nagyítási fokot váltani.

Fókuszáló mechanizmus

A mikroszkóp alacsony elhelyezésű, koaxiális durva- és finomélesség-állító gombokkal rendelkezik. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel. A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

A tárgyasztal rögzített. A tárgyasztalra egy speciális mechanizmus került felszerelésre, amely a laboratóriumi üvegeszközöket két egymásra merőleges irányban mozgatja. Az objektum egyenletes és finom mozgatása növeli a vizsgálat: a minta egyetlen része sem kerüli el a figyelmét. A hosszú tárgyasztalvezérlő fogantyú biztosítja a felhasználó kényelmét: a kéz megfeszülés nélkül az asztalon nyugodhat. A mikroszkóp-készlet univerzális laboreszköztartót tartalmaz.

Kondenzor

A kondenzor 0,3 NA-val és 75 mm-es munkatávolsággal rendelkezik. A kondenzor nyílásába egy fáziskontraszt csúszka vagy egy szektor diafragmával ellátott dombor-kontraszt csúszka van beépítve. A fáziskontraszt csúszka egy három furattal ellátott lemez. Az egyik furatban található egy fázisbetét a 10x, 20x és 40x objektívekhez, míg a másik kettő világos látóterű megfigyelésekhez szolgál. A csúszka gyűrű alakú diafragmáját egy központosító teleszkóp segítségével igazítjuk az objektív fázisgyűrűjéhez. A szektor diafragmával ellátott dombor-kontraszt csúszka szintén egy három furattal ellátott lemez. A dombor-kontraszt mikroszkópia a szektor diafragma optikai útvonalba való bevezetésével és a mikroszkópfej nyílásában lévő csúszka beállításával aktiválható, amely megfelel a használt objektívnek. A zöld szűrő (ND6), ha azt a szektor diafragmával együtt a nyílásba helyezik, eltávolítja a színes fényudvarokat a megfigyelt struktúrák szélein. A csúszka szabad furatai világos látóterű megfigyelésekhez lettek kialakítva: az egyik egy 4x-es objektívhez, a másik pedig a 10x, 20x és 40x-es objektívekhez.

Fényforrás

A 3 W-os LED erős mintamegvilágítást biztosít, amely elegendő a mikroszkóp összes elérhető technikájához és objektívjéhez. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

Állapotjelző LCD-képernyő

A talpon elhelyezett LCD-kijelző megjeleníti az objektív nagyítását, a fényforrás fényerejét és az üzemmódot (Sleep, Eco). A kijelző és egyetlen vezérlőgomb segítségével a felhasználó beállíthatja a fényerőt, zárolhatja a fényerő-állítást, beállíthatja a Sleep módot és az automatikus kikapcsolási időzítőt.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában. A MAGUS Bio VD360 LCD kényelmes munkavégzést biztosít a felhasználónak. A mikroszkópfej ergonomikus szögben helyezkedik el, így a használat közben a hát és a nyak nem fárad el. Az alacsony és kompakt tárgyasztalnak köszönhetően a minta kezelése és a laboratóriumi üvegedényekkel való munka kényelmes. A mozgató mechanizmus hosszú nyele miatt nem kell felemelnie a kezét az asztalról a mikroszkóp vezérléséhez, és nem kell megváltoztatnia a kényelmes pozícióját. A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. A fázisgyűrűk nélküli kiegészítő objektívek világos látóteres munkához optimális képminőséget biztosítanak. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. A kiegészítő szemlencsék segítik használt objektívek teljes potenciálját. A sík fél-apokromatikus objektívekkel ellátott fáziskontraszt-készülék alap- és alkalmazott kutatásokhoz egyaránt alkalmas. A sík fél-apokromatikus objektívek magas fokú aberrációkorrekciót biztosítanak, tiszta, világos és nagy kontrasztú képeket eredményezve. A Hoffman modulációs kontraszt lehetővé teszi az élő minták finom részleteinek nagy kontrasztú, glóriák nélküli megjelenítését, és a dinamikus folyamatok valós idejű vizsgálatát. A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható. A tányértartók és tárgyasztal-betétek a különböző típusú és méretű tenyésztőpalackok mikroszkópra való kényelmes felszerelését teszik lehetővé.

Alternatív modellek

A MAGUS Bio VD360 LCD a következő modellek alternatívája: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

A mikroszkóp jellemzői:

• Festett és festetlen objektumok vizsgálata laboratóriumi üvegedényekben: Petri-csészék, lombikok, lemezek; legfeljebb 187 mm magas üvegedényekkel végzett munka
• Mikroszkópos technikák – világos látóterű, fáziskontraszt és dombor-kontraszt; opcionális tartozékokkal – Hoffman modulációs kontraszt.
• Kódolt revolverfej: a fényforrás fényereje automatikusan hozzáigazodik a kiválasztott objektívhez
• Kétszemlencsés fejrész oldalsó tubussal a digitális kamera beszereléséhez; 100/0 vagy 0/100 arányú fénynyaláb-felosztás
• Áteső fényű világítás: energiatakarékos, akár 50,000 óra élettartamú 3 W-os LED
• Kondenzor a csúszkák behelyezésére alkalmas nyílással; mellékelt fáziskontrasztcsúszka, központosított fázisgyűrűk
• Okos világításvezérlő rendszer: automatikus fényerő-kiválasztás, fényerő-szabályozás zárolása, időzített automatikus kikapcsolás, LCD működésiállapot-kijelző
• Az X- és Y-tengely mentén az üvegeszközökkel együtt mozgatható tárgyasztal, mellékelt univerzális edénytartó, a hosszú tárgyasztalvezérlő kar biztosítja a felhasználó kényelmét munka közben

Kamerafunkciók:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) bármilyen videokimeneti interfésszel a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• A szoftver a következő funkciókat kínálja: fényképek és videók rögzítése, szerkesztése és külső monitoron történő megjelenítése, valamint hosszúság- és szögmérés

A monitor jellemzői:

• A 4K felbontás nagyon részletgazdag, tiszta és valósághű képeket biztosít
• Az IPS érzékelő világos és szaturált képet kínál széles függőleges és vízszintes látószögekkel
• A kamerára vagy asztalra is rögzíthető a felhasználó tetszése szerint

Csomag:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI-kábel (1,5 m), USB 3.0-kábel (2 m), USB-egér, 32 GB-os SD memóriakártya, 12 V/1 A (európai) hálózati adapter, USB flash meghajtó illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és jótállási jegy)
• MAGUS MCD40 LCD-monitor
• Beépített tápegységű állvány, áteső fényforrás, fókuszáló mechanizmus, tárgyasztal, kondenzortartó, revolverfej
• Csúszkanyílással ellátott kondenzor
• Kétszemlencsés mikroszkópfej oldalsó kameraporttal
• Sík-akromatikus objektív, Plan 4x/0,10 ∞/1,2 munkatávolság SzM 30 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 10x/0,25 fázis ∞/1,2 mm munkatávolság SzM 10.2 mm parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 20x/0,40 fázis ∞/1,2 munkatávolság SzM 12 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 40x/0,60 fázis ∞/1,2 munkatávolság SzM 2,2 mm, parfokális távolság: 60 mm
• 10x/22 mm-es szemlencse nagy szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemkagyló (2 db)
• Központosító teleszkóp
• Fáziskontraszt-csúszka központosító fázisgyűrűkkel
• Dombor-kontraszt eszköz
• Zöld szűrő
• Univerzális laboreszköztartó
• 0,5x C-foglalatú adapter
• 1x C-foglalatú adapter
• A mikroszkóp tápkábele
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• Sík-akromatikus objektív, Plan 10x/0,25 ∞/1,2 munkatávolság SzM 10,2 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 20x/0,40 ∞/1,2 munkatávolság SzM 4 mm, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 40x/0,60 ∞/1,2 munkatávolság SzM 2,2 mm, parfokális távolság: 60 mm
• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse látómező közepét jelző irányzóval
• 10x/22 mm szemlencse irányzékkal
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Fáziskontraszt eszköz: fáziskontraszt csúszkák, sík fél-apokromatikus fázis objektívek készlete
• Hoffman modulációs kontraszt készülék objektívkészlettel
• Üveges tárgyasztallemez
• Fém tárgyasztallap tenyésztő-palackhoz
• Laboreszköztartó-készlet
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
