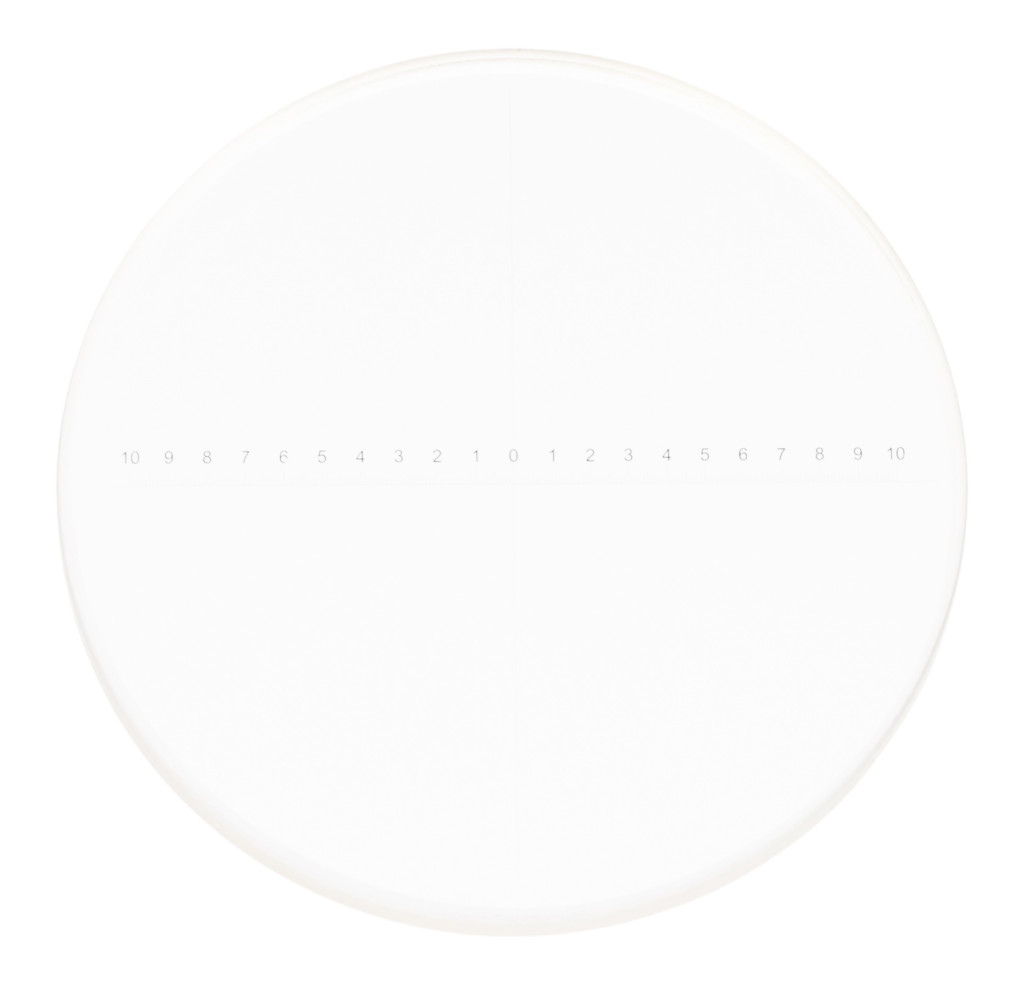

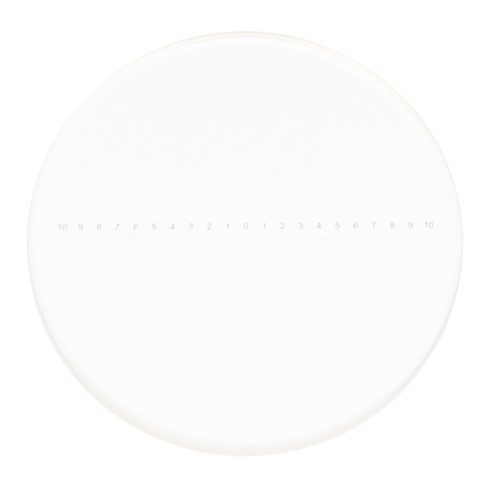

Kalibrációs tárgylemez sztereomikroszkópokhoz.
A tárgylemez mikrométeres skálájába 200 osztás van bemarva. A skála hossza 20 mm, osztása pedig 0,1 mm.
A kalibrációs tárgylemez (más néven tárgyasztal-mikrométer) a mikroszkóp nagyításának és lineáris látómezejének, valamint a szemlencseskálák és irányzékok osztásértékének a meghatározására szolgál.
A tárgylemezzel és egy digitális kamerával bekalibrálható a képelemző szoftver az egyes objektívekhez.
A képelemző szoftver kalibrálása
A kalibrálást minden egyes objektívhez el kell végezni, amit a megfigyeléseknél használni fognak. A kalibrációs tárgylemezzel meghatározható a képelemző szoftver kalibrációs tényezője.
Kalibrálási eljárás:
- Rögzítse a kalibrációs tárgylemezt a mikroszkóp tárgyasztalán.
- Válassza ki a kívánt objektívet, és állítsa maximálisra a kamera felbontását.
- Amikor a skála képe kontrasztosan látszódik a monitor képernyőjén, rögzítse a képet.
- Válassza a "Kalibrálás" módot a képelemző szoftverben.
- Az egérrel kattintva határozza meg a maximális látható távolságot a skála első és utolsó osztása között.
- A kapott skálaméretet adja meg a képelemző szoftverben valós egységekben.
- Adja meg a kalibrációs nevet az aktuális objektívnagyítás meghatározásával.
- Ellenőrizze az eredményt: "Mérés" módban mérje meg a kalibrációs tárgylemez skáláinak néhány osztását valós egységekben.
- A képelemző szoftver a kiválasztott névvel elmenti a kalibrációs tényezőt. Ezt követően automatikusan átváltja az eredményeket a kiválasztott mértékegységekre.
A szemlencseskála kalibrálása
A szemlencseskála kalibrálását minden egyes objektívhez el kell végezni, amit a megfigyeléseknél használni fognak. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.
Az egyes objektívek számítása a következő képlettel történik:
Е=ТL/A, ahol:
E – a szemlencse osztásértéke
Т – a tárgyasztalnak a tárgyasztal-mikrométeren meghatározott osztásértéke (0,1 mm)
L – a tárgyasztal-mikrométer osztásainak a száma
А – a szemlencseskála osztásainak a száma.
Az egyes objektíveknél a szemlencse skálájának osztására kapott értékeket fel kell jegyezni.
Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 5905555017204 |
| A csomag méretei (HxSzxM): | 4x3x1 cm |
| Szállítási súly | 0.01 kg |
| Anyaga | optikai üveg |
| Skála hossza (mm) | 20 |
| Skálaosztások száma | 200 |
| Skálaérték, mm | 0.1 |
| Kalibrációs tárgylemez mérete (mm) | 24 |
