A differenciál interferencia kontraszt (DIC) eszköz olyan átlátszó, alacsony kontrasztú minták tanulmányozására szolgál, amelyek világos látótérben nem láthatók. A technika optikai, nem pedig kémiai eszközökkel javítja a kép felbontását és tisztaságát, és plusz információkat ad a minta szerkezetéről.
A DIC technika pszeudo-relief hatású képeket biztosít. A kép szín- és intenzitási hatásait a törésmutató változási sebessége és a minta szomszédos szakaszainak a vastagsága határozza meg. A minta képe háromdimenziósan jelenik meg. A 3D nézeten a minta tényleges geometriája nem látható; ehelyett a rendszer az optikai vastagság szerint színezi a mintát. Ez a technika nem alkalmas a tényleges magasság és mélység mérésére.
A DIC- és a fáziskontraszt technika kiegészíti egymást. Hasonló kontrasztú képeket állítanak elő, de a DIC-képeknél a minták körül nincsenek diffrakciós fáziskontraszt fényudvarok. Ezek a fényudvarok azért jelennek meg, mert a minta és a környező közeg törésmutatója eltér egymástól. Gyakran akadályozzák a megfigyelt szerkezetek széleinél található részletek megfigyelését. A DIC technikával ezek a részletek láthatók.
A differenciál interferencia kontraszt eszközben egy DIC-kondenzor, egy polarizációs szűrő, valamint DIC-csúszkák találhatók.
DIC-kondenzor
A DIC-kondenzor a világos látóterű kondenzor helyére kerül. A revolverfejben a DIC-prizmákon kívül egy nyílás is található, amely a világos látóterű megfigyelésekhez használatos. Az, hogy a revolverfejben melyik DIC-prizmákat kell használni, attól függ, hogy éppen melyik objektívet használják.
DIC-csúszkák
A DIC-csúszkát a revolverfej felett található speciális nyílásba kell beszerelni. A DIC-csúszkát a hozzá való objektívvel együtt kell használni. A csúszka egy lemez, amihez DIC-prizmák és egy analizátor tartozik. A MAGUS DIC290 eszközhöz két csúszka jár: az egyiket 10x és 20x objektívekkel, a másikat 40x és 100x objektívekkel lehet használni. A csúszka gombjának a forgatásával a DIC-prizma keresztirányban mozgatható.
Polarizációs szűrő
A DIC technikánál a világítótestből érkező fény egy polarizációs szűrőn halad át. A polarizátort a kollektorra kell helyezni.
Ajánlott objektívek
Az objektívek gyárilag nem részei a MAGUS DIC290 eszköz készletének.
A DIC technika esetén az optikai komponenseknek egymáshoz viszonyítva – az alsó DIC-prizmának a kondenzor elülső fókuszsíkjához, a felső DIC-prizmának pedig az objektív hátsó fókuszsíkjához viszonyítva – pontosan kell elhelyezkedniük. A MAGUS DIC290 eszköz a MAGUS Bio 290T mikroszkóphoz készült, így a DIC technikás megfigyelésekhez a mikroszkóphoz mellékelt objektíveket vagy más kompatibilis objektíveket kell használni.
A nagyobb rekesznyílású MAGUS FL S-APO60 PlanF objektívek használatát javasoljuk. A nagyobb rekesznyílású objektívekkel rá lehet fókuszálni a vastag minták vékony és lapos szakaszára (ezt optikai metszésnek hívják). A nagyobb rekesznyílások az optikai mikroszkóp felbontási teljesítményét is növelik.
Kompatibilitás:
- MAGUS Bio 290T biológiai mikroszkóp

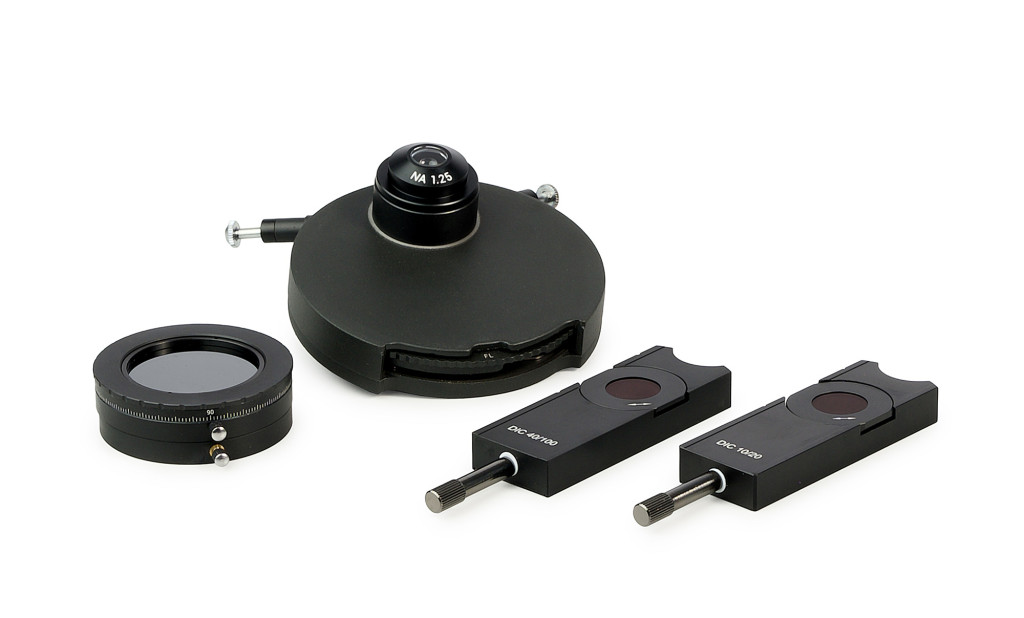

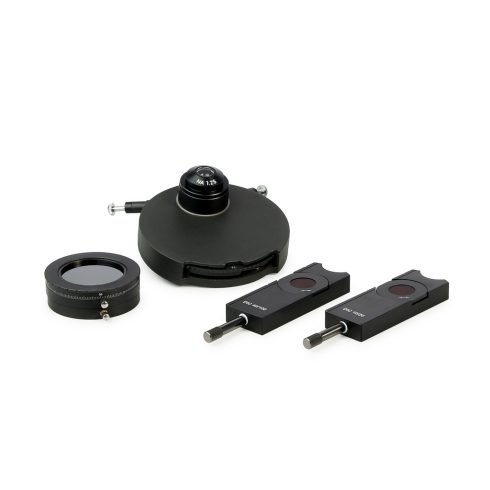

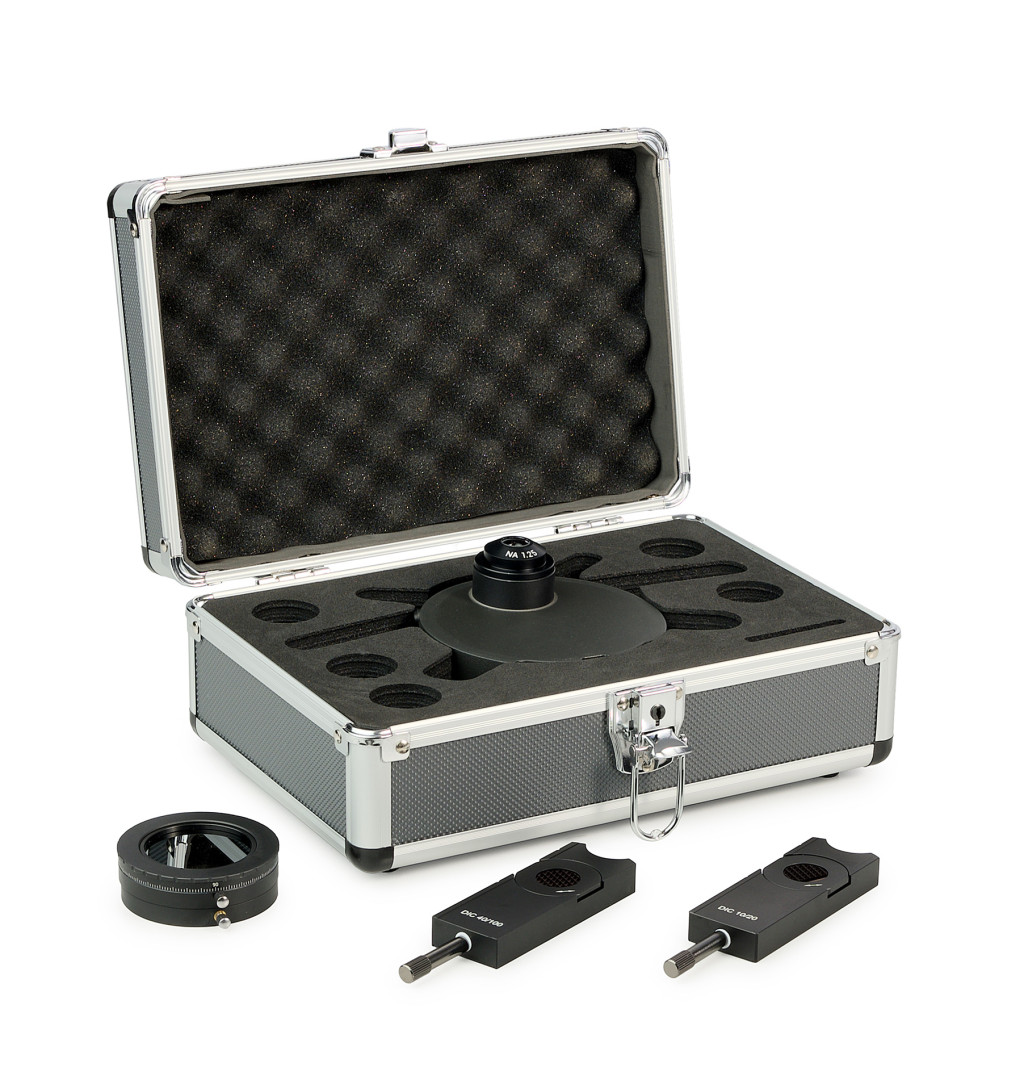

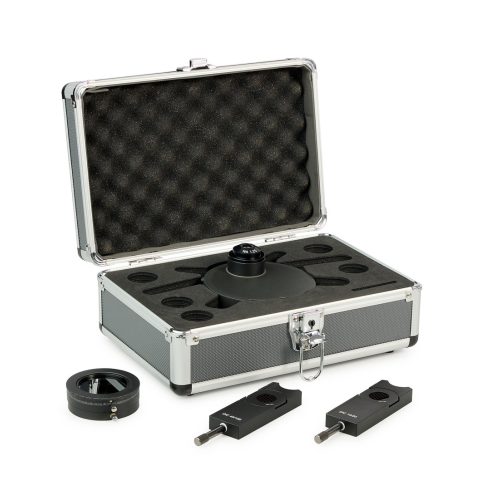

Csomag:
- DIC revolverfejes kondenzor
- 10x/20x DIC-csúszka
- 40x/100x DIC-csúszka
- Polarizációs szűrő
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 5905555025629 |
| A csomag méretei (HxSzxM): | 4x7x4 cm |
