A MAGUS HCM360 eszközt sík-akromatikus objektív készlet, kondenzor és tárgylemez alkotja, amelyek a Hoffman modulációs kontrasztos mikroszkóp technikához készültek. Az objektív modulátort a mikroszlóp készlet központosító teleszkópjával igazítjuk a tárgylemez résnyílásokhoz.
A Hoffman modulációs kontraszt technika nagy felbontású térszerű képeket készít élő objektumokról. Jó láthatóságot és kontrasztot biztosít a mintáknak, nagy felbontású részletekkel és fénytörési halók nélkül, lehetővé téve a hosszú munkatávolságok és a nagy numerikus apertúrák használatát.
A technika nem rontja le a képminőséget mind üveg, mind műanyag laboratóriumi edények használatakor, ezért széles körben alkalmazzák tartályban, Petri-csészében és edényben tenyésztett kultúrák, sejtek és szövetek megfigyelésére és fotózására.
A Hoffman modulációs kontraszt egyik leggyakoribb alkalmazása a mesterséges megtermékenyítés. A technika lehetővé teszi a dinamikus folyamatok valós idejű tanulmányozását, és értékes információkat nyújt a sejtek viselkedéséről és kölcsönhatásairól.
Objektív készlet
A Hoffman objektívek különböznek a normál objektívektől abban, hogy a hátsó fókuszsíkon egy amplitúdószűrő (modulátor) található. A modulátornak három zónája van: az első a fény 1%-át (sötét zóna), a második – 15%-át (szürke zóna), a harmadik pedig – 100%-át (átlátszó zóna) engedi át. A Hoffman objektíven levő gyűrűvel forgatjuk a modulátort, és visszük a működési helyére.
A Hoffmann objektívben lévő modulátor nem változtatja meg a fény fázisát mint a fázisobjektívben lévő fázisgyűrű, csak a fényerőt befolyásolja. A modulátor által adott kép mintha kidomborított lenne.
A Hoffman sík-akromatikus objektíveknél a fókusz a kép szélein és a középpontban megegyezik, ezért a torzítás elhanyagolható. A színhibák korrigálva vannak kék és piros színre, a gömbi hiba zöldre, a mezőgörbület pedig a látómező átmérőjének 90%-ára korrigált. Az objektívek használhatók 1,2 mm vastagságú edényekkel való munkához, és végtelenre korrigált tubushosszhoz készültek. A parfokális távolság 60 mm.

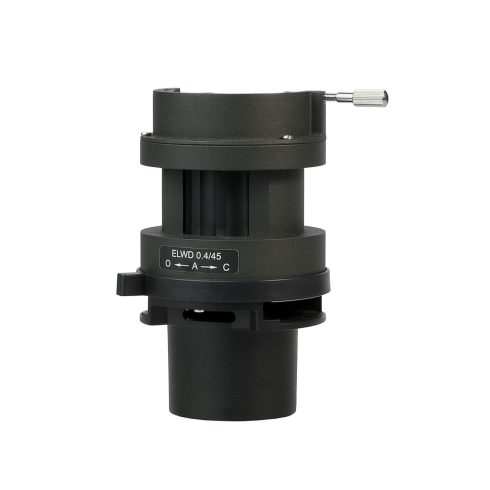

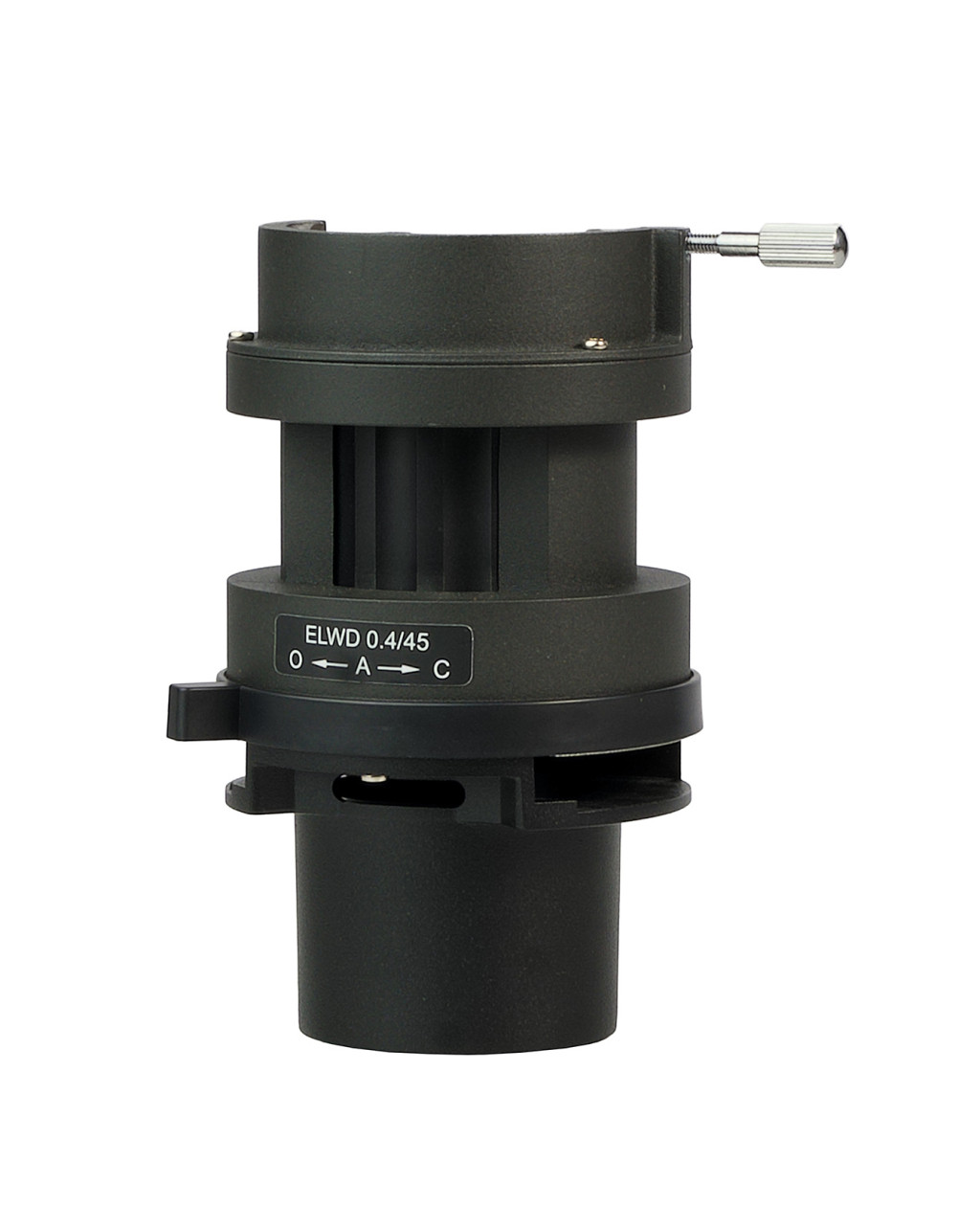

Hoffman kondenzor
A Hoffman kondenzor a világos látóterű kondenzor helyére kerül. Van egy foglalat a Hoffman modulációs kontraszt tárgylemez számára, egy apertúra rekesznyílás és a résnyílást szabályozó polarizátor. A polarizátor 360°-ban elfordítható. A rekesznyílás állítóeleme felett található forgatógyűrűvel forgatható.
Hoffman tárgylemez
A Hoffman tárgylemez a Hoffman kondenzor helyére kerül. A tárgylemezen három kerek betét található 10x, 20x és 40x nagítású objektívekhez. A betét jelölése megfelel az éppen használt objektívnek. Mindegyik betétben két nyílás van: az egyik szabad, a másikat pedig polarizátor zárja le. A tárgylemezen a betétek 360°-ban elforgathatók és középre igazíthatók.
Mikroszkóp beállítása a Hoffman modulációs kontraszt technika használatához:
- A Hoffman kondenzort és az objektíveket felszereljük a mikroszkópra.
- A fényútban levő objektívet a világos látótérben levő mintára fókuszáljuk.
- A Hoffman tárgylemezt behelyezzük a kondenzor nyílásába, a betétet az objektív nagyítása alapján választjuk ki. A kondenzor rekesznyílásnak teljesen nyitva kell lennie.
- Az egyik szemlencsét levesszük a mikroszkóp fejrészéről, és a mikroszkóp készlet központosító teleszkópját tesszük a helyére. A teleszkóppal igazítjuk be az objektív modulátort a tárgylemez réseihez. A modulátor zónáknak és a réseknek párhuzamosnak kell lenniük, amikor az egyik rés teljesen a szürke zónára, a másik pedig az átlátszó zónára vetül. Ha a gyűrűmozgás nem elegendő a modulátor kívánt pozícióba való beszereléséhez, távolítsa el a tárgylemezt a kondenzorból, forgassa el a réselt betétet, szerelje vissza a tárgylemezt a nyílásba, majd állítsa be újra.
- A kondenzor elforgatásával elzárja a résnyílást az átlátszó zónában: lehet teljesen zárt, részben zárt vagy nyitott.
- A világos látóterű technikához való visszatéréskor ki kell szerelni a Hoffman tárgylemezt a kondenzorból. Az objektíveket és a kondenzort nem szükséges eltávolítani, mivel alkalmasak a világos látóterű megfigyelésre. A legjobb képminőség elérése érdekében világos látótérben a MAGUS 10PL60V, 20PL60V és 40PL60V objektívek használatát javasoljuk, valamint egy normál kondenzort a mikroszkóp készletből.
Kompatibilitás:
- MAGUS Bio V360 biológiai fordított mikroszkóp

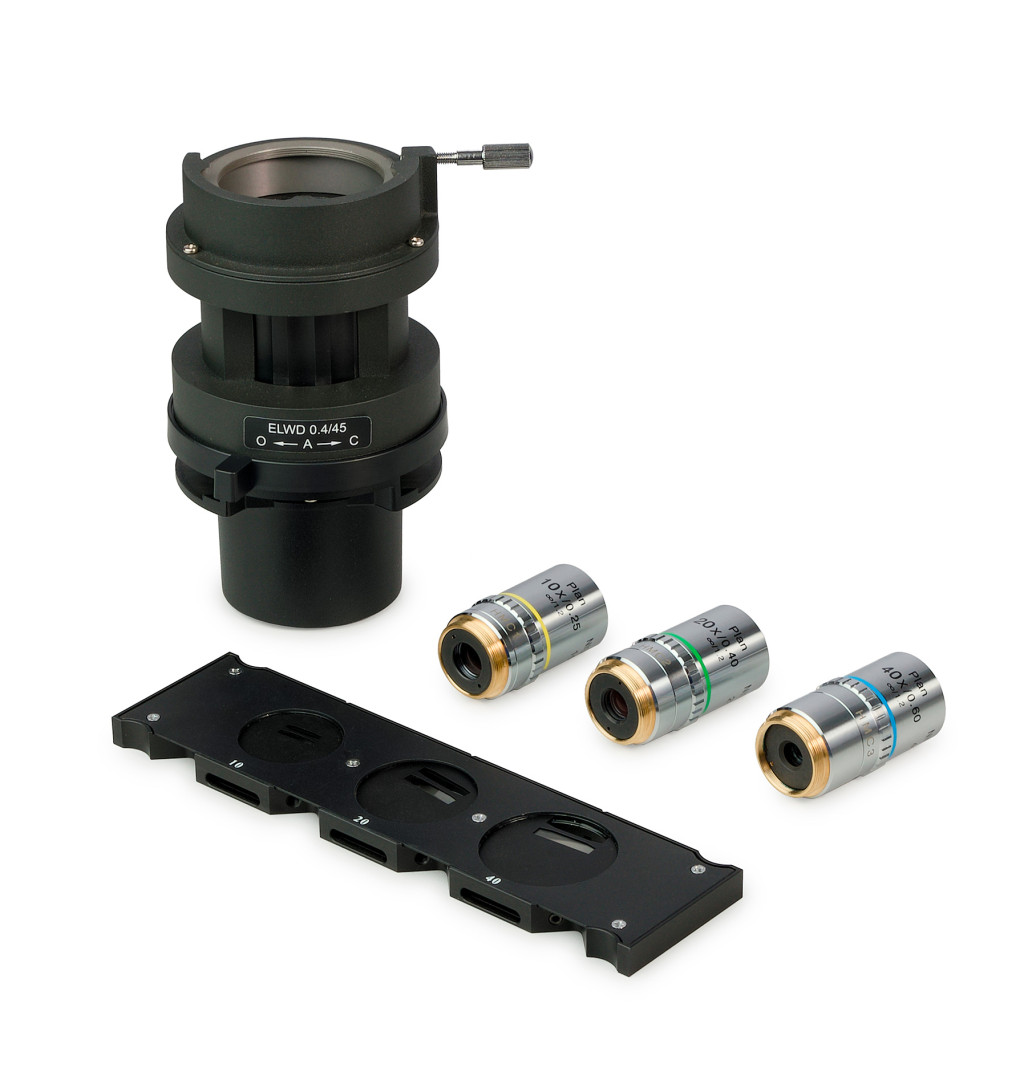

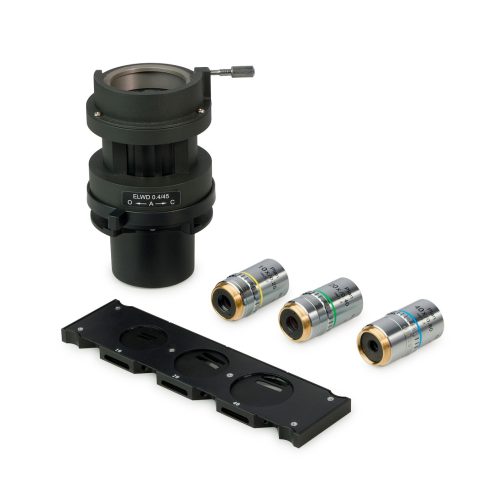

Csomag:
- MAGUS Hoffman kondenzor NA 0,5 SzM 45 mm
- Végtelen síkú akromatikus Hoffman objektív: 10x/0,25 ∞/1,2, parfokális távolság: 60 mm
- Végtelen síkú akromatikus Hoffman objektív: 20x/0,40 ∞/1,2, parfokális távolság: 60 mm
- Végtelen síkú akromatikus Hoffman objektív: 40x/0,60 ∞/1,2, parfokális távolság: 60 mm
- Hoffman tárgylemez 10x, 20x és 40x nagyítású objektívhez
| Márka | MAGUS |
| Szavatosság | 2 év |
| EAN | 5905555025773 |
| A csomag méretei (HxSzxM): | 10x10x10 cm |
