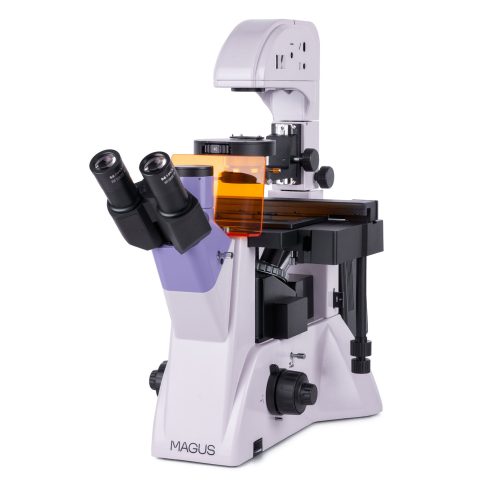

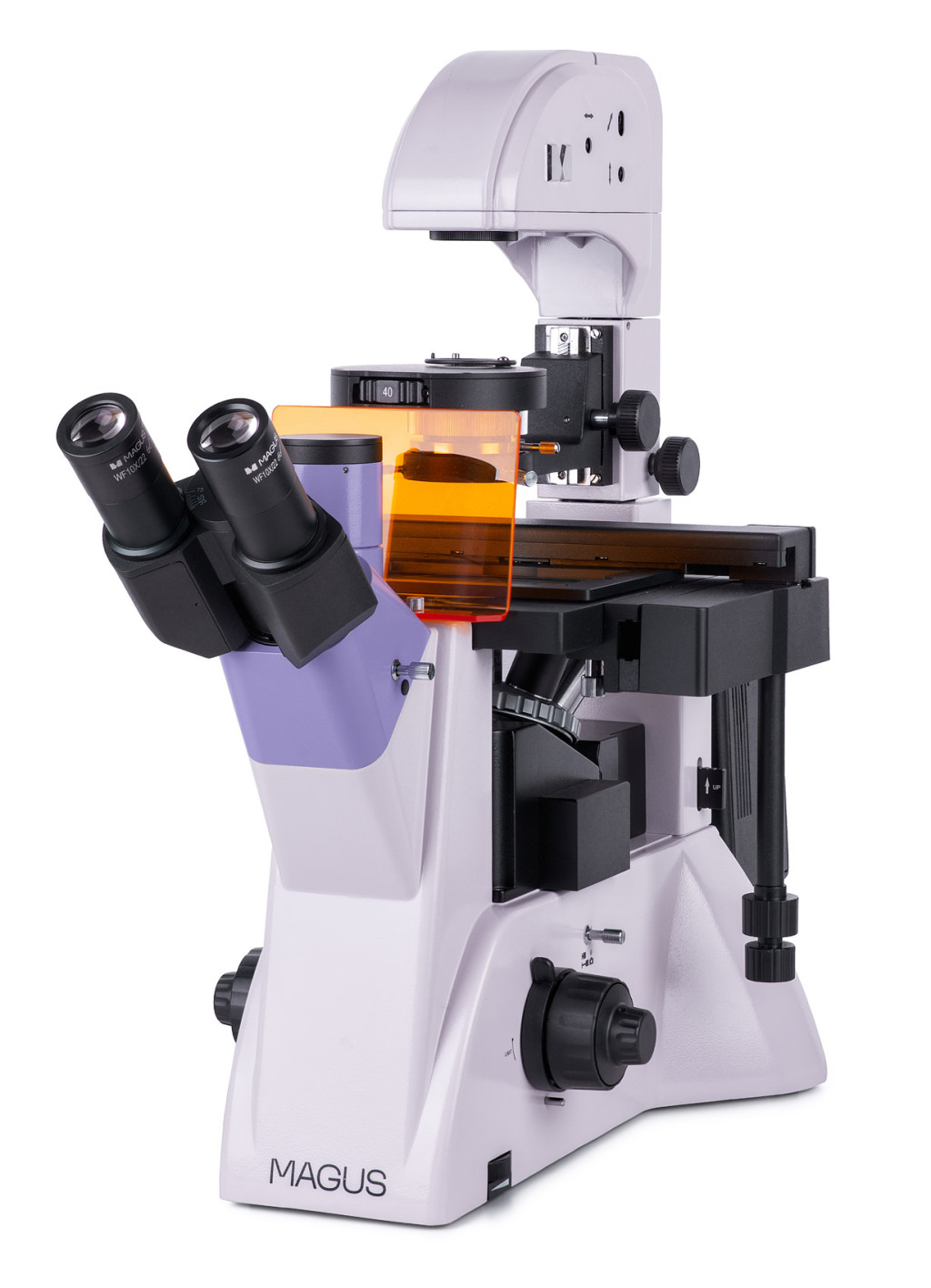

A MAGUS Lum V500 fluoreszcens fordított mikroszkópot legfeljebb 55 mm magas és legfeljebb 1,2 mm fenékvastagságú laboratóriumi edényekben lévő minták megfigyelésére tervezték. A megvilágító állvány megdöntése esetén nagyobb, akár 165 mm-es laboratóriumi edények használata is lehetséges. A minták megfigyelhetők visszavert fényben (fluoreszcens mikroszkópos technika) és áteső fényben (világos látóterű és fáziskontrasztos mikroszkóp technika). A mikroszkóp alkalmazásának fő területei: orvostudomány, gyógyszerészet, biokémia, járványtan stb.
Optikai elemek
A mikroszkóp trinokuláris fejrésszel és háromszemlencsés tubussal rendelkezik. A mikroszkópon oldalsó kamera csatlakozó található. Ez a kialakítás lehetővé teszi, hogy egyidejűleg digitális kamerát és monitort (nem tartozék) is felszereljen a mikroszkópra. A sugárnyaláb-felosztás a háromszemlencsés fejrészen 100/00 vagy 50/50, a vázon – 100/0 vagy 0/100. A szemlencsecsövek 180°-ban elforgathatók, így a felhasználó saját maga számára beállíthatja a szemtávolságot.
Az forgó tárgylencsefoglalat a tárgyasztal alatt csatlakozik az állványra. Hat szabad nyílással rendelkezik objektívek rögzítésére. Három fáziskontrasztos objektív, valamint három fluo- és világos látóterű objektív szerepel a csomagban. Nagy munkatávolságú sík akromatikus objektívek 1,2 mm fenékvastagságú laboratóriumi edényekhez.
Megvilágítás
Fényvisszaverő forrásként egy 100 W-os higanygőzlámpa szolgál. A jobb hőleadás és a hosszú üzemidő alatt a túlmelegedés kockázatának csökkentése érdekében lámpaházban foglal helyet. A lámpaház a hullámhosszok és csúcsértékek széles skálájával rendelkezik, amivel kényelmes a különböző fluoreszcens festékekkel való munka. Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B) és zöld (G). A higanylámpa fényesen világít, jó láthatóságot biztosít és szükség esetén könnyen cserélhető.
Az áteső fényt 30 W-os halogén lámpa biztosítja. Fényesen világít, a fényspektruma meleg. Ezért az egyes objektívekkel való megfigyelés hatékony és kényelmes a szem számára. A mikroszkópon négynyílásos fáziskontrasztos kondenzor van: Az egyik a világos látótérhez használatos, a másik három pedig a 10x, 20x és 40x nagyítású fáziskontrasztos objektívekhez való. A fázisgyűrűk központosíthatók. A korong elforgatásával váltani lehet a világos látótér és a fáziskontraszt között. Kényelmes a kutatáshoz, mivel időt takarít meg a munka során.
A Köhler megvilágítási módszer az áteső és visszavert fény számára. Ezt a módszert alkalmazva tiszta, éles, nagy felbontású képet kaphatunk, artifaktumok és a szélek sötétedése nélkül.
Tárgyasztal és fókuszáló mechanizmus
A tárgyasztal rögzített, a laboratóriumi edénymozgatására szolgáló szerkezettel. A laboratóriumi edény vízszintesen két egymásra merőleges irányban mozgatható. Mozgása pontos és finom, a különböző méretű edények tárolására négy edénytartóval rendelkezik. A mikroszkóp fókusza durva és finom fókuszáló gombokkal állítható. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszállító gombok koaxiálisan helyezkednek el a váz két oldalán.
Tartozékok
A termékcsalád a MAGUS Lum V500 mikroszkóphoz további tartozékokat tartalmaz: szemlencséket, digitális kamerákat és kalibrációs tárgylemezeket.
Főbb jellemzők:
- Fluoreszcens mikroszkópia visszavert fényben, valamint világos látóterű és fáziskontrasztos mikroszkópia áteső fényben
- Lehetőség minták megfigyelésére laboratóriumi edényekben 55 mm-ig, sőt döntött állvánnyal 165 mm-ig
- 100 W-os higanylámpa a visszavert fényhez, 30 W-os halogénlámpa az áteső fényhez; Köhler megvilágítási elrendezés
- Négy fluoreszcens szűrő: ultraibolya (UV), ibolya (V), kék (B) és zöld (G)
- Trinokuláris fejrész, 180°-ban forgatható. Két lehetőség digitális kamera és monitor rögzítésére: a 100/0 vagy 50/50 sugárnyaláb-felosztás (trinokuláris fej) vagy a 100/0-es sugárnyaláb-felosztás (a mikroszkópon)
- Tárgyasztal edénytartóval különböző átmérőjű laboratóriumi edényekhez
- Fáziskontrasztos kondenzor egy világos látóterű és három fáziskontrasztos rekesznyílással

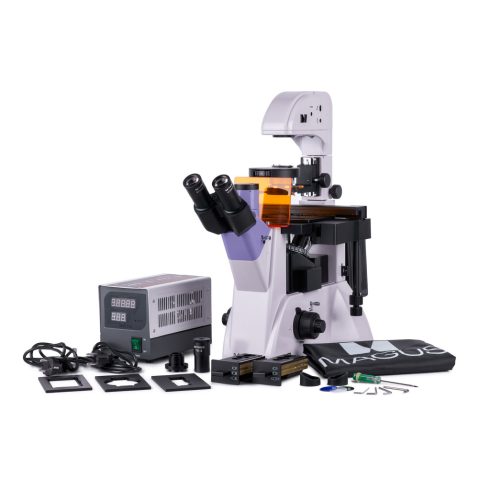

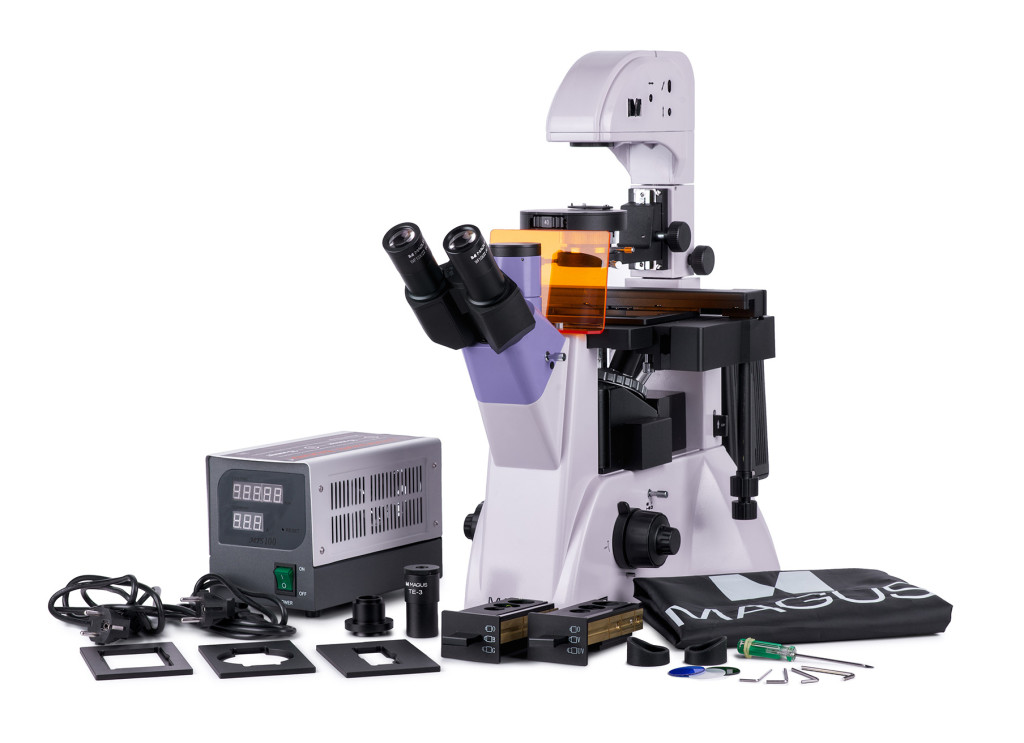

A készlet tartalma:
- Állvány áteső fényforrással és kondenzorral, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fluoreszcencia-egységek
- Higanygőzlámpa
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PLL 10x/0,25 fázis SzM 4,3 mm
- Végtelen síkú akromatikus objektív: PLL 20х/0,40 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PLL 40х/0,60 SzM 3,5 mm
- Végtelen síkú akromatikus objektív: PLL 10x/0,25 PHP2 SzM 4,3 mm
- Végtelen síkú akromatikus objektív: PLL 20x/0,40 PHP2 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PLL 40x/0,60 PHP2 SzM 3,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- UV-pajzs
- C-foglalat adapter 1x
- Imbuszkulcs
- Higanygőzlámpa tápegység
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Digitális kamera
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555018201 |
| A csomag méretei (HxSzxM): | 38x61x82 cm |
| Szállítási súly | 26 kg |
| Típus | biológiai, fény/optikai |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | Siedentopf, 180°-ban elfordítható |
| Nagyítás foka, x | 100 — 400 |
| Nagyítás foka, x (opcionális) | 40–500/600/800/1000 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek | végtelen síkú akromatikus objektív (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; fázis: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; parfokális távolság: 45 mm |
| Forgó tárgylencsefoglalat | 6 objektív számára |
| Munkatávolság, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 227x208 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 77/134,5 |
| Tárgyasztal | fix kialakítású, Ø118 mm üveglemezzel és mechanikus szerelvénnyel; csészetartók: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
| Kondenzor | NA 0,6, munkatávolság: 55 mm; fáziskontrasztos torony; két rögzítőcsavarral |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durva (durvafókusz feszességállító és rögzítőgombbal), és finom (0,002 mm) |
| Megvilágítás | fluoreszkáló, halogén |
| Fényerősség-szabályozás | yes |
| Tápellátás | 85–265 V, 50/60 Hz, váltakozóáramú hálózat |
| Fényforrás típusa | visszaverődő fényű: higanygőzlámpa 100 W; áteső fényű: 12 V, 30 W halogénizzó |
| Fényszűrők | igen |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| fáziskontrasztos kondenzor (revolverfejes) szabad foglalattal és gyűrűs fázislemezekkel a 10x, 20x és 40x objektívekhez; központosító segédmikroszkóp |
| Fluoreszcens modul | szűrők: ultraibolya (UV), lila (V), kék (B), zöld (G) |
| Fluoreszcens szűrő: szűrő típusa, gerjesztési hullámhossz/színválasztó tükör/emissziós hullámhossz | ultraibolya (UV), 320–380 nm/425 nm/435 nm; ibolya (V), 380–415 nm/455 nm/475 nm; kék (B), 450–490 nm/505 nm/515 nm; zöld (G), 495–555 nm/585 nm/595 nm |
| Használat | laboratóriumi/orvosi |
| Fényforrás elhelyezkedése | két helyen |
| Vizsgálati módszer | fluoreszcencia, fáziskontrasztos mikroszkópia, világos látótér |
| Tok/doboz/táska a készletben | porvédő |
