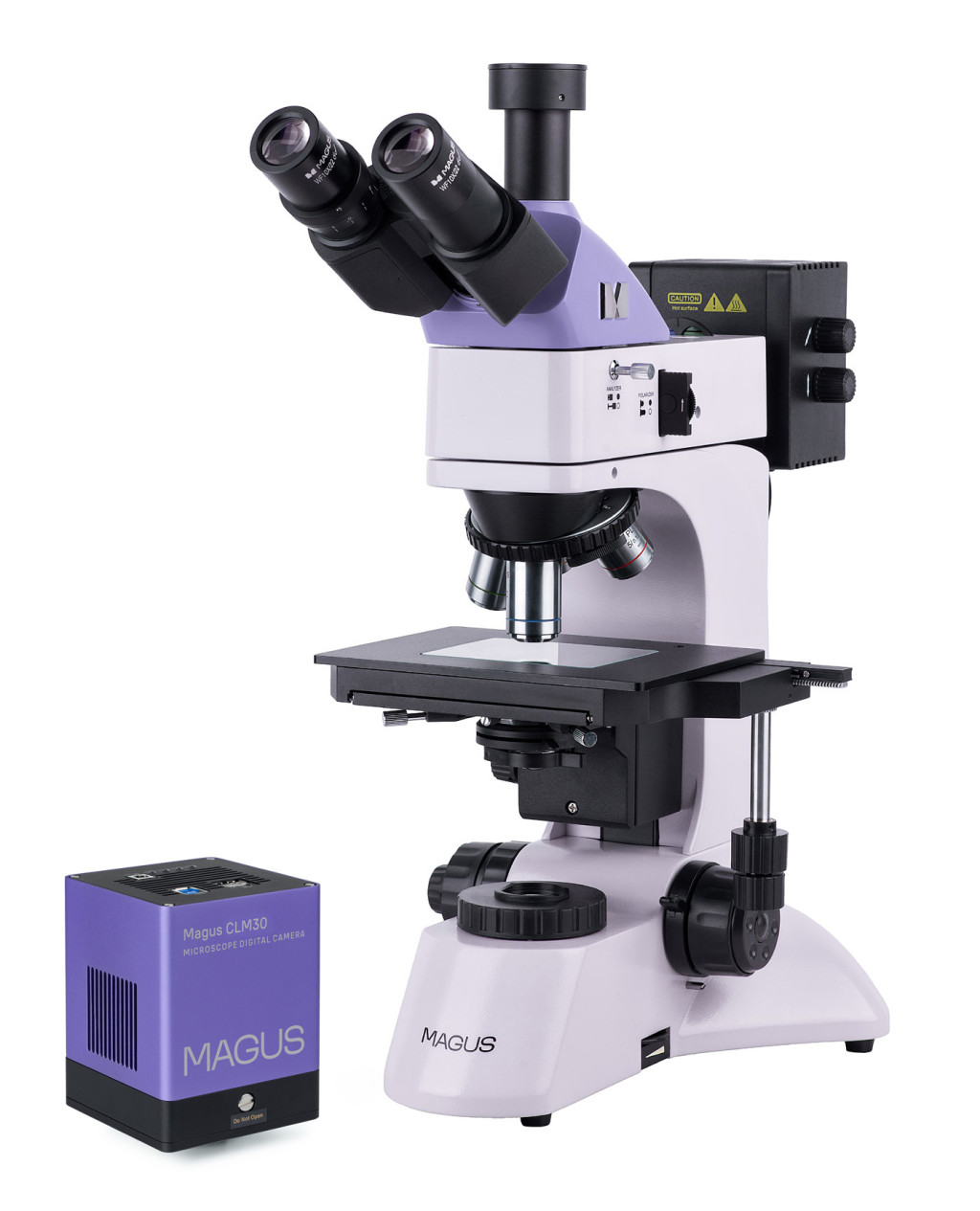

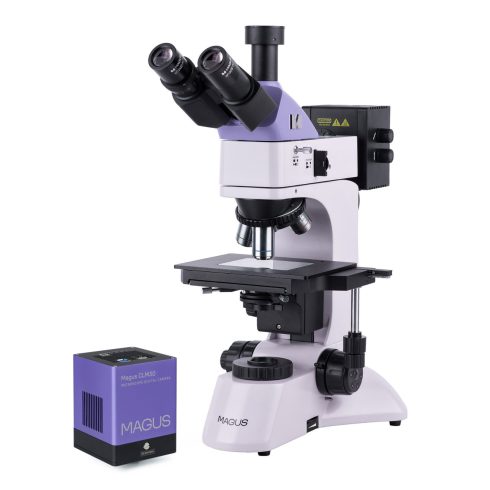

A MAGUS Metal D600 BD metallográfiai digitális mikroszkópot a tárgyak visszavert fényben történő vizsgálatára tervezték, fénymezős, sötétmezős és polarizációs mikroszkópiás technikákkal. Ez a mikroszkóp fém- és félvezető minták, valamint egyéb sík és csiszolt, nagy fényvisszaverő képességű minták vizsgálatára szolgál. Áteresztett fényben áttetsző mintákat, például vékony filmeket és szűrőkön megrekedt részecskéket vizsgálhat. A mikroszkóp használható a kohászati és gépiparban, mérnöki és minőségellenőrző laboratóriumokban, valamint műszaki egyetemeken.
Digitális kamera
A MAGUS CLM30 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera.
A kamera 8,3 MP-es érzékelővel rendelkezik, és 3840x2160 képpont felbontású, realisztikus képeket állít elő. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. Kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa.
A videó a felbontásától függően 45 képkocka/mp (fps) vagy 70 képkocka/mp sebességgel kerül rögzítésre: a képkockák közötti átmenetek lágyak, észrevétlenek. A minta mozgása késés nélkül, valós időben nyomon követhető. Az osztálytermi bemutatókra is alkalmas kamera segítségével a mozgó objektumok könnyen megfigyelhetők.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebesség 10-szer gyorsabb, mint az USB 2.0 kamerák esetében. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.
Optikai elemek
A háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas, háromszemlencsés tubussal rendelkezik. A sugárelosztó a fényt a kamerára irányítja, két pozíció áll rendelkezésre: 100:0 és 0:100. A fénysugár egészen az okulárokba vagy a háromlencsés tubusba megy. A dioptriaállító gyűrű a bal oldali okuláron található.
A mikroszkóp nagyítása alapkonfigurációban 50–400x. További objektívek és okulárok növelik a nagyítási tartományt. A mikroszkóp sík akromatikus objektíveket használ nagy munkatávolsággal a fénymezős és sötétmezős mikroszkópiás technikákhoz. A revolverfejben öt nyílás van objektívek felszereléséhez – négy objektív a termékkel szállítva, egy pedig opcionális. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.
Megvilágítás
A megvilágítás meleg halogénlámpákat használ, amelyek még hosszú ideig tartó munkavégzés esetén sem fárasztják el a szemet. Az áteresztett fényű világítás teljesítménye 30 W, a visszavert fényű világításé pedig 50 W, ami kényelmes munkát biztosít a sötétmezős mikroszkópiával.
A visszaverődő fényt használó megvilágítás rendszer a következőket tartalmazza: sötétmező készülék, polarizációs készülék, középre állítható mező- és apertúramembrán a Köhler-megvilágítási módszerhez, valamint színszűrők. A fényforrás központosítható is.
Az áteresztett fényű megvilágító rendszer a következőket tartalmazza: egy kondenzort egy lefelé fordítható lencsével az alacsony nagyítású objektívekhez, valamint egy apertúra- és mezőátlót a Köhler-módszerhez.
Tárgyasztal és fókuszáló mechanizmus
A minta a tárgyasztallal együtt mozog két tengely mentén. A vizsgált minta magassága nem haladhatja meg a 20 mm-t. Az áttetsző mintákkal való munkavégzéshez a tárgyasztal átlátszó üveglappal rendelkezik.
A fókuszálás a mikroszkóp alsó részén mindkét oldalon található koaxiális durva és finom fókuszáló gombokkal állítható. Ez lehetővé teszi a megfigyelő számára, hogy kezét szabadon az asztalra helyezze, ahelyett, hogy a levegőben tartaná. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik a készülék jobb oldalán, valamint feszültségszabályozóval baloldalt.
Tartozékok
A MAGUS Metal 600 BD mikroszkóppal kompatibilis tartozékok köre a következőket tartalmazza: nagy munkatávolságú objektívek fénymezőhöz és sötétmezőhöz, okulárok, kalibrációs tárgylemezek és digitális fényképezőgépek.
A mikroszkóp főbb jellemzői:
- 20 mm-es átlátszatlan, sík polírozott minták megfigyelése visszavert fényben fénymikroszkópiás, sötétmezős és polarizációs mikroszkópiás technikákkal
- Áttetsző objektumok megfigyelése áteső fényben
- Háromszemes tubus digitális fényképezőgép és két pozícióban (100:0 és 0:100) elhelyezhető sugárelosztó felszereléséhez
- Sík akromatikus objektívek nagy munkatávolsággal; a BD a fénymezőt és a sötétmezőt is jelöli
- Áteresztett fényű megvilágító – 30 W-os halogén izzó, visszavert fényű megvilágító – 50 W-os halogén izzó biztosítja a kényelmes munkavégzést sötétmezős mikroszkópiával
- Köhler megvilágítás (visszavert fény) a fényforrás, a mező- és rekeszdiafragmák központosításának lehetőségével; színszűrők
- Köhler-megvilágítás (átmenő fény) centrálással és állítható magasságú Abbe-kondenzorral, lehajtható kondenzátorlencse alacsony nagyítású objektívekhez
- Teljesen kompatibilis okulárok és objektívek széles választéka
A kamera főbb jellemzői:
- 4x, 10x, 20x és 40x objektívekkel rendelkező világos látóterű mikroszkópokhoz
- 8,3 MP felbontás: kis nagyítású objektívekkel végzett megfigyelés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa
- 3840x2160 képpont felbontás esetén 45 képkocka/mp (fps), 1920x1080 képpont felbontás esetén pedig 70 képkocka/mp a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
- A Peltier elem hosszabb működés esetén is csökkenti az érzékelő hőmérsékletét és kiküszöböli a hőzajt. Ezért fényképezéskor hosszú záridő alkalmazható.
- A SONY Exmor színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

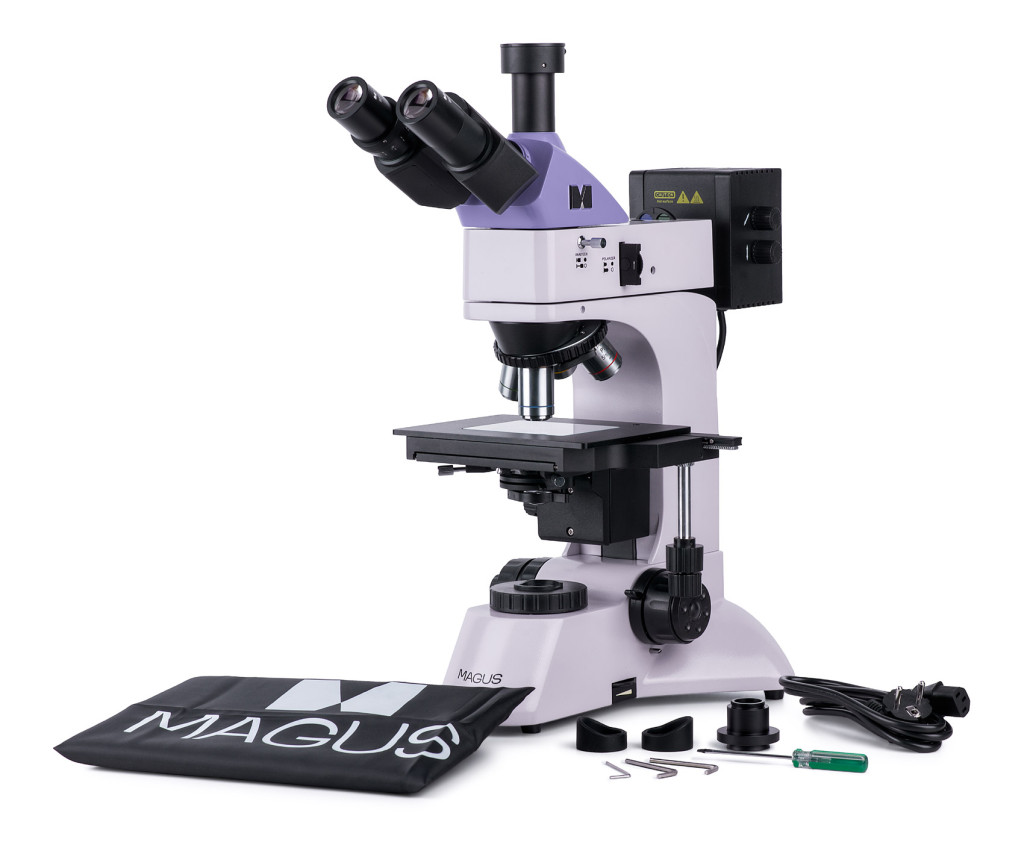

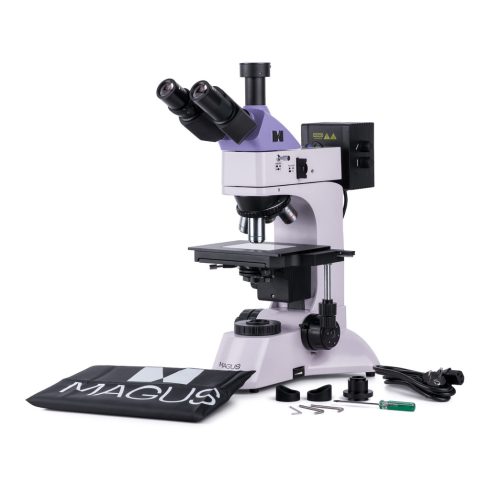

A készlet tartalma:
- MAGUS CLM30 digitális kamera (digitális kamera, USB-kábel, 12 V 3 A adapter, tok, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- Átlátszó asztallap
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Váltóáramú (AC) tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555018300 |
| A csomag méretei (HxSzxM): | 35x30x75 cm |
| Szállítási súly | 17.3 kg |
| === Elválasztójel === | Digitális kamera |
| Típus | fény/optikai, metallográfiai |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | Siedentopf |
| Fej dőlésszöge | 30° |
| Nagyítás foka, x | 50 — 400 |
| Nagyítási tartomány | 200x—800x-os |
| Nagyítás foka, x (opcionális) | 50–1000/1250/1500/2000/2500 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek | végtelen sík akromatikus: PL H 5x/0,12 BD, PL H 10x/0,25 BD, PL H 20x/0,40 BD, PL H 40x/0,60 BD; parfokális távolság 45 mm (*opcionális: PL H 50x/0,70 BD, PL H 60x/0,70 BD, PL H 80x/0,80 BD, PL H 100x/0,85 BD (száraz)) |
| Forgó tárgylencsefoglalat | 5 objektív számára |
| Munkatávolság, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 210x140 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 75/50 |
| Tárgyasztal | kéttengelyes mechanikus tárgyasztal üveglappal |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Kondenzor | áteresztett fény: középre állítható és magasságban állítható Abbe-kondenzor, NA 1,25, állítható rekeszmembrán és lehajtható lencse, reteszelőcsavarokkal |
| Diafragma | áteresztett és visszavert fény: beépített rekesz- és meződiafragma |
| Fókusz | koaxiális, durvafókusz (25 mm, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Váz | CNC alumíniumötvözet |
| Megvilágítás | halogén |
| Fényerősség-szabályozás | yes |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényszűrők | zöld, kék, sárga, matt |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Kiegészítő | beépített analizátor és eltávolítható polarizáló, sötét látóterű eszköz |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Használat | metallográfiai |
| Fényforrás elhelyezkedése | két helyen |
| Vizsgálati módszer | polarizáció, sötét látótér, világos látótér |
| Tok/doboz/táska a készletben | porvédő |
| Tömeg, kg | 11 |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 8.3 |
| Maximális felbontás, képpont | 3840x2160 |
| Érzékelő mérete | 1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm | 2.9x2.9 |
| Kétfokozatú termoelektromos modul (Peltier-elem) a hőmérséklet 42 °C-kal a szobahőmérséklet alá történő beállításához | yes |
| Fényérzékenység | 5970 mv 1/30 mp-cel |
| Jel/zaj arány | 0,15 mV 1/30 mp-nél |
| Expozíciós idő | 0,1 ms – 1 óra |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 45 (3840x2160 mellett), 70 (1920x1080 mellett) |
| ADC digitális kapacitás (bit) | 8/12 (választható) |
| Telepítés helye | háromszemlencsés tubus |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Fehéregyensúly | automata, kézi |
| Expozíció-szabályozás | automata, kézi |
| Szoftver-tulajdonságok | expozíciós idő, fényerő, képméret |
| Szoftver | MAGUS View |
| Kimenet | 5 Gb/s, USB 3.0 |
| Rendszerkövetelmények | Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | egyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhez |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
