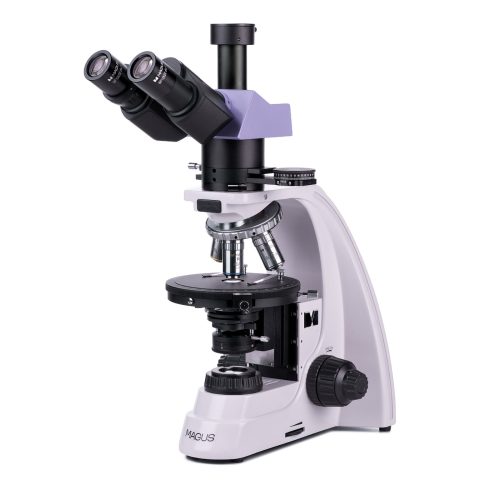

A MAGUS Pol 800 polarizáló mikroszkóp anizotróp tárgyak polarizált és közönséges áteső fényben történő tanulmányozására szolgál. A tanulmányozni kívánt tárgyak lehetnek biológiai és geológiai eredetűek, vagy polimerek. A mikroszkóp optikai elemei feszültségmentesek, azaz nem hoznak létre zavaró fénytöréseket. Tiszta, kontrasztos, autentikus képet alakítanak ki. A mikroszkóp funkciói a tudomány számos területén alkalmazhatók: az orvostudományban, a kriminalisztikában, az ásvány-, kőzet- és kristálytanban, stb.
Hol használják mikroszkópjainkat »
Optikai elemek
A háromszemlencsés fejrészen egy háromszemes tubus található, a digitális kamera felszereléséhez (a kamera nem tartozék). A berendezés vázán található kapcsoló használatával a fény teljes mértékben a szemlencsetubusra vagy a digitális kamerára irányítható. A szemlencsetubusok 30°-os dőlésszöge miatt a hosszabb ideig tartó megfigyelés is kényelmesebb, a nyakizmok nem fáradnak el. A mikroszkópon a bal tubus dioptriaállító gyűrűjének (amelyen a tubus elforog) optikája hozzáigazítható a használó egyedi látásához.
A revolverfejet úgy terveztük meg, hogy öt különböző objektívet lehessen egyszerre belehelyezni. Ebből négy megtalálható a csomagban. További objektívek a MAGUS tartozékválasztékából külön vásárolhatók meg. Az objektívek 0,17 mm vastagságú fedőlemezzel használhatók. A „megfigyelőtől távol eső” revolverfejnek köszönhetően az optikai útvonalba illesztett objektív a munka során tisztán látható, így a kutató kényelmesebben dolgozhat. A revolverfej hornyai középen helyezkednek el.
Megvilágítás
A fényforrás az objektum-tárgyasztal alatt helyezkedik el, vagyis a megfigyelés áteső fényben hajtható végre. A 30 W-os halogén izzó erős, de a szemet kímélő megvilágítást biztosít, ami az összes objektív esetében alkalmazható. A Köhler módszerrel beállított megvilágítás eredményeképpen erősebb kontrasztot és jobb képminőséget kapunk.
A mikroszkóp polarizálóval és az analizátorral van felszerelve. Polarizált fényben történő munkához az analizátor az optikai útvonalon helyezkedik el. A polarizációs szöget a polarizáló és az analizáló egymáshoz képest történő elforgatásával lehet módosítani. A mikroszkópon a Bertrand-lencséket egy középső szerelvény tartja, és ezen a szerelvényen találhatók a kompenzátorok hornyai is. A kompenzátorok az alacsony kettős törésű minták kontrasztján javítanak. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
Tárgyasztal és fókuszáló mechanizmus
A mikroszkóp tárgyasztala elforog, és ez lehetővé teszi a fénytörés gyors megváltoztatását a mintánál, amikor polarizált fényben kell dolgozni. A mikroszkóp optikai tengelyéhez képest középen helyezkedik el a tárgyasztal, az elforgatási szög fokozatosan állítható be, a skálával pedig 0,1° pontossággal határozható meg a dőlésszög.
A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található. A durvafókusz beállításához a durvafókusz-állító retesz használható, valamint a kényelmes megfigyelés érdekében a durvafeszesség is állítható.
Tartozékok
A mikroszkóphoz további szemlencsék, objektívek, digitális kamerák és kalibrációs tárgylemezek vásárolhatók meg. Ezen tartozékokkal kibővíthetők a mikroszkópnak a kutatási területeken alkalmazható funkciói.
Főbb jellemzők:
- Megfigyelések áteső fényben, világos látótérben, és polarizációs módszerrel
- A megvilágítást 30 W-os, „meleg” fényű halogén izzó adja, ami kellemes a szemnek
- A polarizációt elforgatható analizáló és polarizáló biztosítja. A középső szerelvény tartja a Bertrand-lencséket, és ezen találhatók a kompenzátor hornyai is
- A Köhler módszernek köszönhetően állítható a megvilágítás fényereje, emiatt jobban láthatók a kapott képek
- A háromszemlencsés tubusra digitális kamera is rögzíthető
- A végtelen sík-akromatikus objektív feszültségmentes. A revolverfej hornyai középen helyezkednek el
- A tárgyasztal elforgatható, van durva- és finomfókusz-állítási lehetőség is
- Kompatibilis az alábbi kiegészítő tartozékokkal: szemlencse, objektív, stb.

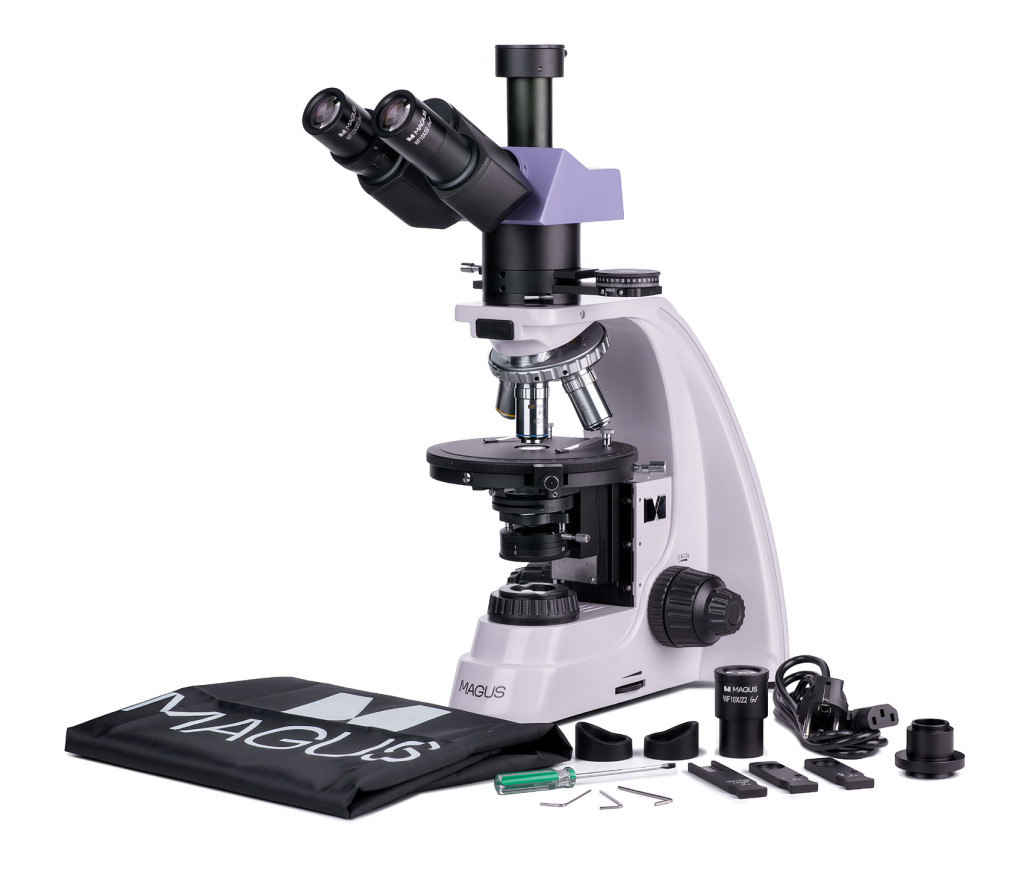

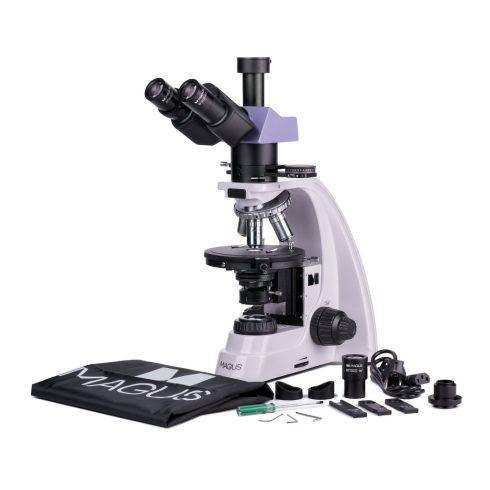

A készlet tartalma:
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel
- Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm-es szemlencse hajszálkereszttel
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
- Mechanikus tárgyasztal-rögzítés
- Digitális kamera
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság | 5 év |
| EAN | 5905555018508 |
| A csomag méretei (HxSzxM): | 43x27x63 cm |
| Szállítási súly | 14.5 kg |
| Típus | biológiai, fény/optikai |
| Mikroszkóp fejrész típusa | trinokuláris |
| Fejrész | Siedentopf |
| Fej dőlésszöge | 30° |
| Nagyítás foka, x | 40 — 600 |
| Nagyítási tartomány | 200x—800x-os |
| Nagyítás foka, x (opcionális) | 40–1000/1250/1500/2000/2500 |
| Szemlencsecső átmérője, mm | 30 |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm; 10х/22 mm skálával (*opcionális: 10x/22 mm, hajszálkerettel, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek | végtelen síkú akromatikus, szemkímélő: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcionális: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olaj); PL 100x/0,8 (száraz)); 45 mm-es parfokális magasság, 0,17 mm vastag fedőlemezekkel való munkához készült |
| Forgó tárgylencsefoglalat | 5 objektívhez, középre állítható |
| Munkatávolság, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olaj)); 2,02 (100x (száraz)) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | Ø150 |
| Tárgyasztal | 360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival; nóniuszskála 0,1° pontosságú szögméréshez |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Kondenzor | NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Megvilágítás | halogén |
| Fényerősség-szabályozás | yes |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa | halogén lámpa: 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Polarizátor | 0°, 90°, 180°, 270° jelölése a skálán; 360°-ban forgatható |
| Közbenső cső | beépített analizátor 0–360°-os forgathatósággal; nóniuszskála 0,1° pontosságú szögméréshez; Bertrand-lencsék; rekesz a kompenzátorok beszereléséhez |
| Kompenzátor | λ kompenzátor; λ/4 kompenzátor; kvarc ék |
| Használat | laboratóriumi/orvosi |
| Fényforrás elhelyezkedése | alsó |
| Vizsgálati módszer | polarizáció, világos látótér |
| Tok/doboz/táska a készletben | porvédő |
